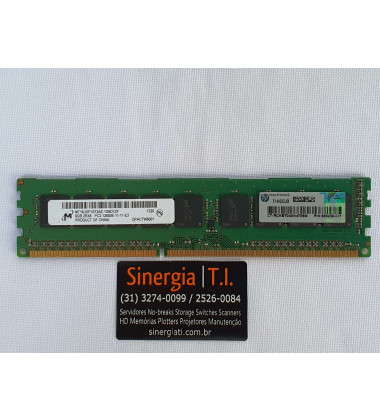

669239-081 | Memória RAM HPE 8GB DDR3 2Rx8 PC3L-12800E 1600 MHz ECC UDIMM para Servidor DL160 DL320e DL360e DL360p DL380e DL380p ML310e ML350e ML350p Gen8

669239-081 Memória RAM HPE 8GB DDR3 2Rx8 PC3L-12800E 1600 MHz ECC UDIMM para Servidor DL160 DL320e DL360e DL360p DL380e DL380p ML310e ML350e ML350p Microserver Gen8

669239-081 Memória RAM HPE 8GB

Encontrar uma memória RAM para servidor HP correta e confiável da série HP Enterprise ProLiant Server em seu Data Center pode ser um grande desafio?

Quando você escolhe as memórias RAM para servidor HP Enterprise SmartMemory, você obtém a mesma qualidade, confiabilidade e confiança que acompanham o seu Servidor HP Enterprise ProLiant Gen8. A qualidade e a confiabilidade da DRAM são mais importantes agora do que nunca. Tendências da indústria como a Virtualização de Servidores, a computação em nuvem (Cloud Computing), o uso de grandes aplicativos de banco de dados e computação de alto desempenho aumentaram a necessidade de maiores capacidade de memória RAM com maior confiabilidade e tempo de atividade. HPE SmartMemory é uma tecnologia exclusiva introduzida para HP ProLiant Gen8.

Servidores que desbloqueiam certos recursos disponíveis apenas com a memória do servidor qualificado HPE. HPE SmartMemory permite a Servidores ProLiant Gen8 identificar e verificar de forma confiável se a memória instalada passou pelos rigorosos processos de qualificação e teste HPE. E porque a memória é autenticada, os recursos de desempenho de memória estendida podem ser ativados através da ROM do sistema.

Uma vez que a memória Memória RAM HP 669239-081 8GB DDR3 1600MHz ECC Registrada Dual Rank X8 PC3L-12800 CAS-9 HP desempenha um papel crítico em seu datacenter, a HP Qualified Memory é obtida apenas de fornecedores DRAM de nível 1. Mais importante ainda, o rigoroso teste e o processo de qualificação líder da indústria se estendem além da prática padrão da indústria. O HP SmartMemory verifica se a sua memória foi testada e o desempenho ajustado especificamente nos servidores HP ProLiant. A maioria dos fornecedores de memória de terceiros simplesmente não faz isso ou não é capaz de testar o nível da plataforma. O HP SmartMemory também garante que você esteja recebendo a memória qualificada HP genuína.

Veja abaixo o vídeo que fizemos sobre essa memória 669239-081:

Especificação Técnica da 669239-081 Memória RAM HPE 8GB

O que é 669239-081 Memória RAM HPE 8GB?

O HPE SmartMemory é uma tecnologia exclusiva introduzida para servidores HP ProLiant que desbloqueia determinados recursos disponíveis apenas com a memória do servidor Qualificado HPE. O HPE SmartMemory permite que os sistemas ProLiant identifiquem e verifiquem se a memória instalada passou pelos rigorosos processos de qualificação e teste da HP Enterprise. E porque a memória é autenticada, os recursos de desempenho de memória estendida podem ser ativados através da ROM do sistema. O HPE SmartMemory fornecerá uma plataforma para permitir futuros aprimoramentos de suporte relacionados à memória através do software de gerenciamento HPE Active Health System, System Insight Management e Insight Control. Esta confiabilidade de memória ram para servidores pode ser encontrada na Memória RAM HP 8GB DDR3 1600MHz ECC Unbuffered Dual Rank X8 PC3L-12800 CAS-9 HP.

Qualidade e confiabilidade da Memória RAM Dual Rank para Servidores HPE 669239-081

Os ambientes de TI de hoje estão vendo aplicações maiores e mais complexas, um aumento de dados de missão crítica que se deslocam para o servidor, aumentando a demanda por processamento de transações e consolidação crítica de servidores. A memória é um componente crítico do sistema de informação, definindo significativamente a confiabilidade, desempenho e cada vez mais o tamanho geral do servidor e do centro de dados. É por isso que a memória do servidor qualificado HPE sofre um intenso processo de qualificação rigoroso que começa com o uso de componentes de alta qualidade provenientes de fornecedores de DRAM de nível 1. Somente a memória que atende aos requisitos rigorosos da HPE é selecionada para iniciar o processo de Qualificação da Memória Ram para Servidor HP HPE. Ao contrário da maioria dos fabricantes de memória de terceiros, os testes são realizados e otimizados em todas as plataformas do servidor HP ProLiant para assegurar a máxima compatibilidade, desempenho e confiabilidade.

Performance da 669239-081 Memória RAM HPE 8GB para servidor

Performance da memória ram para servidor HP: Como o HP Enterprise SmartMemory é certificado, testado e ajustado para os Servidores HP ProLiant, determinados recursos de desempenho são únicos com o HP Enterprise SmartMemory. Por exemplo, enquanto o setor suporta DDR3-1600 RDIMM em 1.5V, os servidores Gen8 atuais suportam DDR3-1600 RDIMM até 3 DIMM por canal em 1066MT/s executando em 1.35V. Isso equivale a até 20% menos de energia no nível DIMM sem penalidade de desempenho e agora com HyperCloud Memory no DL360p Gen8 e os servidores DL380p Gen8 suportarão 3 DIMMs por canal a 1600MT/s executando a 1,5 V. Além disso, a indústria suporta UDIMM em 2 DIMM por canal em 1066MT/s. O HPE SmartMemory suporta 2 DIMMs por canal 1600MT/s, ou 25% maior largura de banda.

Eficiência energética da 669239-081 Memória RAM HPE 8GB

A memória ram para servidor HP desempenha uma parte cada vez maior do consumo de energia do servidor e escolher a memória mais eficiente é um componente crítico na redução dos requisitos gerais de energia e refrigeração do seu Data Center. Essa economia se traduz em custos operacionais reduzidos e retorno de investimento mais rápido, liberando o orçamento de TI gasto em energia e refrigeração. A Hewlett Packard Enterprise está empenhada em ajudá-lo a obter o máximo benefício por Watt da sua infraestrutura de TI. Por exemplo, o HP Enterprise SmartMemory de 1.35V DDR3-1600 é uma memória registrada e projetada para atingir o mesmo nível de desempenho que a memória de 1.5V. Isso também simplifica o portfólio de memória HP Enterprise, facilitando a seleção da memória certa.

Alerta pré-falha da memória RAM 669239-081

Quando usado em conjunto com o Systems Insight Manager, o firmware compatível com SMART permite recursos de previsão de falhas utilizando Memória RAM HP 8GB DDR3 1600MHz ECC Unbuffered Dual Rank x8 PC3L-12800 HP. Se problemas potenciais se desenvolvem em um dos DIMMs, o Systems Insight Manager permite que você conheça antecipadamente para que o DIMM seja substituído, antes que ele falhe, sob garantia.

NOTA: A memória HP Enterprise é protegida por um aviso de pré-falha quando usado com o HPE Systems Insight Manager, permitindo que a memória seja substituída antes da falha na garantia. Além disso, a memória HP é coberta por um período de garantia no local de um ou três anos para o sistema no qual eles estão instalados. A garantia de memória é aumentada automaticamente quando usada em um servidor para o qual um Care Pack é adquirido. Consulte a seção Serviços de suporte abaixo para serviços adicionais.

Tecnologia Avançada de Detecção de Erros

Na atualização da ROM do sistema ProLiant (versão maio de 2011 ou posterior), proteção de erro de memória aprimorada HPE com tecnologia de detecção de erro de memória avançada HPE. Esta inovação monitora vários parâmetros de memória e procura defeitos específicos que causam degradação do desempenho ou aumentam significativamente a probabilidade de uma condição de memória não recuperável. Ao melhorar a previsão de condições de erro de memória crítica, esta tecnologia evita a substituição do DIMM desnecessário e aumenta o tempo de atividade do servidor.

HPE Active Health System

As futuras atualizações da ROM permitirão que o HP Enterprise SmartMemory funcione em conjunto com o HPE Active Health System, que monitora as mudanças na configuração do hardware do servidor para permitir o monitoramento do ciclo de vida do estado da saúde da memória. Ter uma visão sobre os eventos de serviço relacionados à memória irá encurtar o diagnostico de problemas e entregar resoluções rápidas se e quando ocorrerem falhas. Enquanto o Alerta de Pré-Falhas simplesmente notifica o administrador de uma falha iminente, o HPE SmartMemory fornecerá informações sobre informações ricas em eventos relacionados à memória, como erros de vários bits ou problemas de configuração.

Perguntas Frequentes da 669239-081 Memória HPE 8GB

O que é HP Enterprise SmartMemory?

O HP Enterprise SmartMemory é uma tecnologia exclusiva introduzida para servidores HPE ProLiant Gen8 que desbloqueia determinados recursos disponíveis apenas na memória do servidor qualificado HPE. O HPE SmartMemory permite que os sistemas HPE ProLiant Gen8 identifiquem e verifiquem se a memória instalada passou pelos rigorosos processos de qualificação e teste da HP Enterprise. E porque a memória é autenticada, certos recursos de desempenho de memória estendida podem ser ativados através da ROM do sistema. O HPE SmartMemory permitirá futuras melhorias de suporte através do HPE Active Health System e outros softwares de gerenciamento. O HPE SmartMemory é ideal para clientes que desejam garantir a compra de memória HPE qualificada genuína que seja ajustada para servidores HP ProLiant e capaz de suporte futuro aprimorado através do HPE Active Health e outros softwares de gerenciamento.

Quais são os principais benefícios da Memória RAM para servidor HPE SmartMemory 669239-081?

• Maior confiabilidade desde que a memória sofre um processo de autenticação que verifica qualificação foi realizada em plataformas HPE
• Desempenho ajustado e otimizado da memória ram para servidor HP Enterprise ProLiant
• Futuro suporte aprimorado através HPE Active Health System

O HPE SmartMemory usa tecnologia de memória proprietária na 669239-081 Memória RAM HPE 8GB

O HPE SmartMemory usa memória padrão do setor que foi validada em sistemas HP Enterprise. Uma vez que a memória completou os rigorosos processos de teste da HP Enterprise nas plataformas HPE, todas as características da memória conhecem os padrões mais elevados.

A memória ram para servidor DDR3 de outros fornecedores funciona no meu servidor HPE ProLiant?

Sim. A Hewlett Packard Enterprise suporta o direito dos Clientes de escolher outros fornecedores de memória, mas confia na qualidade e na inovação da HP Enterprise. Os recursos que são suportados hoje para a memória de terceiros, como alertas pré-falha e registro de eventos de erro no IML, permanecerão os mesmos. Os recursos de desempenho de memória aprimorados que vão além das especificações do fabricante do processador/chipset para a velocidade da memória e os requisitos de energia serão exclusivos do HP Enterprise SmartMemory, pois são um benefício de nossas habilidades e "Estado da Arte" de engenharia.

As memórias da geração Gen8 DDR3 669239-081 funcionará no meu servidor HP Enterprise ProLiant Gen8?

Os DIMM HPE de geração Gen8 poderão ou não funcionar nos Servidores ProLiant Gen8. Certos recursos HPE SmartMemory, como autenticação de memória e desempenho aprimorado de memória, não serão suportados.

Será que haverá números de peças únicos para os servidores HPE ProLiant da Intel e da AMD?

A Hewlett Packard Enterprise possui números de peças diferentes para servidores AMD e Intel porque existem pequenas diferenças de temporização nos controladores de memória que podem levar a uma lista diferente de peças qualificadas.

A memória de baixa tensão 1,35V é executada em 1,5V 669239-081?

Sim. A memória de 1,35V executará com segurança em 1,5V sem prejudicar o DIMM. Os RDIMMs que operam em 1,35 V ou 1,5 V podem ser misturados em qualquer ordem, mas o sistema irá alimentá-los na tensão mais alta.

Os RDIMMs trabalharão com as UDIMMs?

RDIMM e UDIMMs são tecnologias de memória distintas e não podem ser misturadas dentro de um servidor. A maioria dos servidores ProLiant Gen8 suportam RDIMM e UDIMM.

Por que alguns DIMMs incluem um dissipador de calor enquanto outros DIMMs da mesma capacidade, classificação e velocidade não?

Quando um DIMM é lançado pela primeira vez, pode exigir um dissipador de calor que permita que os módulos mantenham certa temperatura quando instalados no servidor. Como o consumo de energia tende a diminuir com as novas revisões de DRAM, o dissipador de calor não é mais necessário. O uso desses DIMMs com ou sem os dissipadores de calor foram validados de forma tanto funcional quanto térmica. Eles podem ser misturados dentro de um sistema sem problemas.

Compatibilidade da 669239-081 Memória HPE 8GB com os seguintes Sistema ProLiant:

• HPE ProLiant DL160 Gen8
• HPE ProLiant DL320e Gen8
• HPE ProLiant DL360e Gen8
• HPE ProLiant DL360p Gen8
• HPE ProLiant DL380e Gen8
• HPE ProLiant ML380p Gen8
• HPE ProLiant ML350e Gen8
• HPE ProLiant ML350p Gen8
• HPE ProLiant ML310e Gen8
  Microserver

Esta memória RAM, HP 8GB DDR3 1600MHz ECC Unbuffered Dual Rank X8 PC3L-12800, ainda é capaz de funcionar perfeitamente em outros Servidores das marcas: Dell, IBM, Lenovo, Supermicro e outros fabricantes. Para tal informação faça contato com nossa equipe de vendas para conferir a compatibilidade.

Tecnologia da 669239-081

DDR3, a terceira geração da tecnologia DDR SDRAM, faz melhorias na largura de banda e no consumo de energia em DDR2. Melhorias adicionais em DDR3 produzem até 70% de economia de energia versus DDR2 na mesma velocidade e largura de banda 100% maior em DDR2. DIMMs DDR3 usam o mesmo conector de 240 pinos que DIMM DDR2, mas a chave de entalhe está em uma posição diferente.

Para aumentar o desempenho e reduzir o consumo de energia, o DDR3 incorpora várias melhorias principais contidas na memóriam ram do tipo Memória RAM HP 8GB DDR3 1600MHz ECC Dual Rank X8 PC3L-12800 CAS-9:
• DIMM padrão DDR3 operam a 1,5V, em comparação com 1,8V para DIMMs DDR-2. Os DIMM de baixa voltagem DDR3 operam a 1,35V. Para os servidores HP ProLiant Gen8, a maioria dos DIMM DDR3 novos são de baixa tensão. Esses módulos DIMM HP SmartMemory permitem o mesmo desempenho que os DIMMs padrão de 1,5V enquanto usam até 20% menos energia.
• Um buffer de pré-busca de 8 bits armazena mais dados antes de ser necessário do que o buffer de 4 bits para DDR2.
• Topologia Fly-by (para comandos, endereços, sinais de controle e clocks) melhora a integridade do sinal, reduzindo o número de talões e seu comprimento. A integridade do sinal melhorada, combinada com a tecnologia de "nivelamento de escrita", permite que o DDR3 funcione a velocidades de transferência significativamente mais altas do que as gerações de memória anteriores.
• Um sensor térmico integrado no módulo DIMM sinaliza o chipset para reduzir o tráfego de memória para o DIMM se sua temperatura exceder a um programável ponto de trabalho crítico.

Velocidades DDR3

A especificação DDR3 originalmente definiu taxas de dados de até 1600 Mega transferências por segundo (MT/s), mais do que o dobro da velocidade da velocidade de memória DDR2 mais rápida. Os servidores HP ProLiant Gen8 suportam uma velocidade DIMM máxima de 1600 MT/s. Os servidores ProLiant Gen8 usam os DIMM DDR3 de 1600 MT/s adicionais e os DIMM de 1600 MT/s.
A especificação DDR3 foi estendida para definir velocidades de memória adicionais de 1866 MT/s e 2166 MT/s. Os servidores ProLiant Gen8 atualmente suportam velocidades de memória de até 1600 MT/s. Os engenheiros da HP projetaram a arquitetura da plataforma ProLiant Gen8 para serem executadas em velocidades de memória até 1866 MT/s, uma vez que os chipsets e DIMMs do processador que suportam esta velocidade estão disponíveis.

Notas adicionais sobre a velocidade de memórias ram para servidor:

 A mistura de velocidades DIMM é permitida, mas as regras de velocidade do Processador do sistema sempre substituem os recursos DIMM
 Se você misturar as velocidades DIMM, o barramento de memória será padrão para a taxa de clock mínima de todos os DIMMs no servidor.
 Ambos os processadores funcionam com a mesma taxa de clock da memória.
 Se você instalar o DIMM 1x 1066MHz no canal 1 e o DIMM 1x 1600MHz no canal 2, a frequência final será de 1066MHz
 Se você instalar um DIMM 1x 1066MHz em DIMMs de canal 1 e 5x 1600MHz com 1 DIMM por canal (DPC) em cada um dos outros canais, a frequência final será de 1066MHz
 Se você instalar o 3DPC em um canal (se aplicável) e 1DPC em todos os outros canais, você será executado em 800MHz

Noções básicas sobre DIMMs

Antes de explorar as novas tecnologias em DIMMs DDR3 para servidores ProLiant Gen8, vamos analisar rapidamente alguns dos conceitos básicos da tecnologia DIMM.

Tecnologia DRAM
Os DIMMs são compostos por chips DRAM que são agrupados. Cada chip DRAM contém arrays de locais de armazenamento de bits individuais. Um chip DRAM com um bilhão de locais de armazenamento é chamado de tecnologia de 1 Gigabit (1Gb). Observe a minúscula b em Gb. Oito chips 1Gb juntos podem fornecer 1 GigaByte (1GB) de memória. Observe as maiúsculas e minúsculas B em GB.

Os DIMM DDR3 são atualmente compostos por chips DRAM de 1Gb, 2Gb e 4Gb. Não é possível misturar tecnologias DRAM no mesmo DIMM. O DDR3 não suporta DIMMs composto de chips de DRAM de 512Mb.

Um chip DRAM pode ter 4 dados de sinais I/O ou 8 dados de sinais I/O. Estes são chamados x4 ou x8, pronunciados "X quatro" ou "X oito ", respectivamente.

Ranks

Um rank é um grupo de chips DRAM que são agrupados para fornecer 64 bits (8 Bytes) de dados no barramento de memória. Todas os chips em um rank são controladas simultaneamente pelos mesmos sinais de Chip Select, Endereço e Sinais de Comando. Os DIMMs DDR3 estão disponíveis em classificações single, dual e quad ranks (1, 2 e 4 ranks respectivamente).

Oito chips x8 DRAM ou 16 chips x4 formam um rank. DIMMs com 8 bits de Código de Correção de Erro (ECC) usam nove chips x8 e 18 chips x4 chips para cada rank.

Velocidade

Velocidade refere-se à freqüência do clock da memória Memória RAM HP 8GB DDR3 1600MHz ECC Dual Rank X8 PC3L-12800. O subsistema de memória usa um clock diferente dos núcleos do processador e os controladores de memória usam esse clock para coordenar as transferências de dados entre o controlador de memória e os DIMMs. A velocidade real na qual esse clock funciona em um servidor específico depende de cinco fatores:

• Velocidade de memória nominal do processador. Cada modelo de processador Intel® Xeon® suporta uma velocidade de memória máxima específica.
• Velocidade de memória nominal do DIMM. DIMMs DDR3 podem ser executados em diferentes velocidades, muitas vezes chamadas de freqüências. Para os servidores ProLiant Gen8, oferecemos duas velocidades nativas de memória DDR3: DDR3-1600 e DDR3-1600. Para os servidores ProLiant Gen8, oferecemos uma velocidade nativa de memória DDR3: DDR3-1600.
• Número de classificações no DIMM. Cada classificação em um canal de memória adiciona uma carga elétrica. À medida que as cargas elétricas aumentam, a integridade do sinal se degrada. Para manter a integridade do sinal, o canal de memória pode ser executado a uma velocidade menor.
• Número de DIMMs preenchidos. O número de DIMMs anexados a um controlador de memória também afeta a carga e a integridade do sinal dos circuitos do controlador. Para manter a integridade do sinal, o controlador de memória pode operar DIMMs em uma velocidade inferior à sua. Em geral, quanto mais DIMMs forem preenchidos, menor será a velocidade operacional para os DIMMs.
• Configurações da BIOS. A ativação de determinados recursos do BIOS pode afetar a velocidade da memória. Por exemplo, o ROM Based Setup Utility (RBSU) nos servidores HP ProLiant inclui uma configuração selecionável pelo usuário para forçar a memória a ser executada a uma velocidade mais lenta do que a velocidade normalmente configurada para economizar no consumo de energia.

Tipos de DIMM DDR3

Os servidores ProLiant Gen8 suportam quatro tipos diferentes de DIMM: Unbuffered com memória ECC (UDIMMs), Memória Registrada (RDIMMs), Memória Load Reduced (LRDIMMs) e memória HyperCloud (HDIMMs). UDIMMs e RDIMMs são familiares de seu uso em servidores ProLiant Gen8. No entanto, os LRDIMMs são uma nova classe de DIMMs que funcionam unicamente com o arquitetura do servidor ProLiant Gen8. Os DIMM HyperCloud são memória de propósito especial e disponível apenas como uma opção Instalada de Fábrica. Cada tipo de memória tem suas características únicas e o tipo de memória que você usa pode depender dos requisitos da aplicação para o seu servidor.

Unbuffered DIMMs
UDIMMs representam o módulo de memória mais básico. Com UDIMMs, todos os sinais de endereço e controle, bem como as linhas de dados, conectam-se diretamente ao controlador de memória através do conector DIMM. Os UDIMMs oferecem as velocidades de memória mais rápidas, latências mais baixas e (relativamente) baixo consumo de energia. No entanto, eles são de capacidade limitada. Unbuffered DIMMs com ECC são identificados com um sufixo E no nome do módulo do fabricante (exemplo PC3L-12800E). UDIMMs são aplicáveis ​​para sistemas que necessitam da menor latência de memória com a menor potência com capacidades de memória relativamente baixas.

Registered DIMMs
DIMMs Registrados (RDIMMs) diminuem o carregamento elétrico direto ao ter um registro no DIMM para armazenar os sinais de Endereço e Comando entre as DRAM e o controlador de memória. Isso permite que cada canal de memória suporte até três dual-rank DIMMs nos servidores HP ProLiant Gen8, aumentando a quantidade de memória que um servidor pode suportar. Com os RDIMMs, o buffer parcial aumenta ligeiramente o consumo de energia e a latência da memória.

Load Reduced DIMMs
Os Load Reduced DIMMs estão disponíveis pela primeira vez com os servidores ProLiant Gen8. LRDIMMs usam um buffer de memória todos sinais de memória e para realizar multiplicação de rank. O uso da multiplicação de rank permite que servidores ProLiant Gen8 suportem três quad-ranked DIMM em um canal de memória pela primeira vez. Você pode usar LRDIMMs para configurar sistemas com a maior pegada de memória possível. No entanto, os LRDIMMs usam mais potência e têm as latências mais altas para a mesma velocidade de clock da memória.

DIMM HyperCloud
Os DIMMs HyperCloud (HDIMMs) são um novo tipo DIMM projetado para suportar 3 DIMMs por canal com 1600 MT/s. Como eles usam uma arquitetura de buffer diferente, os HDIMMs só operarão em 3 DIMM por canal e com todos os canais de memória preenchidos. Para os servidores HP ProLiant Gen8, os HDIMMs só estão disponíveis como uma opção instalada de fábrica e exclusivamente para o Proliant 380p e os servidores ProLaint 360p.

HP - Recursos de proteção de memória 669239-081

Os dados armazenados em memória DDR3 nos servidores HP ProLiant são protegidos de determinadas falhas DIMM pela tecnologia ECC (Código de Correção de Erro). Além disso, algumas técnicas avançadas de proteção de memória também estão disponíveis.

ECC 669239-081

Todos os DIMM DDR3 qualificados da HP fornecem proteção de dados ECC, incluindo o produto Memória RAM HP 8GB DDR3 1600MHz ECC Dual Rank X8 PC3L-12800. Normalmente a função ECC pode corrigir erros de um único bit e detectar erros de bit duplo.

Advanced ECC

O termo "Advanced ECC" da HP significa que o servidor corrige erros de múltiplos bits, quantos bits dependem da implementação. Normalmente, isso é até um erro de 4 bits dentro de um "nibble". Os erros de vários bits que atravessam os limites de um "nibble", mas permanecem dentro de dois "nibbles" serão todos detectados. O ECC avançado não é exatamente o mesmo que o ChipKill ™ 1, que é um termo da IBM. Na família de processadores Xeon 5500, o Advanced ECC é equivalente ao ChipKill e o modo Lock-Step é equivalente ao ChipKill x8 ou de 8 bits.

HP Advanced Memory Error Detection

Ao longo dos últimos cinco anos, o tamanho médio das configurações de memória do servidor aumentou em mais de 500%. Com essas capacidades de memória aumentadas, os aumentos nos erros de memória são inevitáveis. Felizmente, a maioria dos erros de memória são transitórios e corrigíveis. Os subsistemas de memória atuais podem corrigir até um erro de memória de 4 bits nos 64 bits de dados que são transferidos em cada ciclo de memória. A tecnologia HP Advanced Memory Error Detection introduz refinamentos para a tecnologia de detecção de erros. Em vez de simplesmente contar cada erro de memória corrigível, esta nova tecnologia analisa todos os erros corrigíveis para determinar quais são as maiores probabilidades de causar erros incorretos no futuro. Com esta abordagem avançada, a Detecção avançada de erros de memória HP é capaz de monitorar melhor o subsistema de memória e aumentar a eficácia da notificação de alerta de pré-falha. Todos os servidores ProLiant G61 G7, Gen8, Gen9 e Gen10 possuem HP Advanced Memory Error Detection.

Espelhamento de memória 669239-081

O modo de memória espelhada é uma opção de memória tolerante a falhas que fornece um maior nível de disponibilidade do que a proteção ECC avançada. O modo Mirrored Memory oferece proteção total contra erros de um bit e multi-bit. Com o modo de memória espelhada ativado, dados idênticos são escritos em dois canais simultaneamente. Se uma memória lida de um canal retorna dados incorretos devido a um erro de memória não corrigível, o sistema recupera automaticamente os dados do outro canal. O espelhamento não é perdido devido a um erro transiente ou suave em um canal e a operação continua até o caso altamente improvável de um erro simultâneo exatamente no mesmo local em um DIMM e seu DIMM espelhado. Modo de memória espelhada reduz a quantidade de memória disponível para o sistema operacional em 50%, uma vez que apenas um dos dois canais populados fornece dados. Em um servidor baseado no processador da série Intel Xeon 5500 que suporta o Espelhamento de Memória, apenas dois canais podem ser preenchidos ao habilitar o Espelhamento de Memória. Para o espelhamento, o canal 3 permanece despovoado. Os canais 1 e 2 são preenchidos de forma idêntica.

Lock Step Mode

O modo de memória Lock Step usa dois canais de memória ao mesmo tempo e fornece um nível de proteção ainda maior. No modo Lock Step, dois canais funcionam como um único canal - cada operação de gravação e leitura move uma palavra de dados de dois canais de largura. A linha de cache é dividida em ambos os canais para fornecer uma detecção de erro 2x de 8 bits e uma correção de erro de 8 bits dentro de uma única DRAM. Nos sistemas de memória de três canais, incluindo servidores baseados nos processadores da série Intel Xeon 5500, o terceiro canal não é utilizado e deixa-o sem vazio.

O modo Lockstep Memory é o mais confiável, mas limita a memória do sistema disponível a um terço da capacidade máxima.

Positivos de Lock Step Mode:
 Alcança o mesmo nível de proteção que o ChipKill, então há alguns cenários adicionais nos quais o sistema pode corrigir erros de memória. Note que o Advanced ECC é equivalente ao ChipKill de 4 bits. O Lockstep nos leva ao ChipKill de 8 bits. ChipKill apenas indica que um chip DRAM inteiro pode morrer e o servidor continuará funcionando.

Negativos do Lock Step Mode:
 Você deve deixar um dos três canais de memória em cada processador não preenchido, então você cortará seu número disponível de slots DIMM em 1/3.
 O desempenho é mensurável mais lento que o normal do modo ECC avançado.
 Você só pode isolar erros de memória não corrigíveis em um par de DIMMs (em vez de até um único DIMM).

Ativando recursos avançados de proteção de memória
A proteção de memória ECC avançada é padrão. O utilitário de configuração baseado em ROM (RBSU) do servidor pode ser usado para habilitar o modo Espelhamento de Memória e Modo Lock-Step.

Paridade de Endereço

Com RDIMMs, o controlador de memória controla os sinais de endereço, sinais de comando e um bit de paridade para um registro comum no DIMM. O registro re-dirige os sinais de endereço e comando para cada chip DRAM no DIMM. O registro calcula a paridade dos sinais de endereço e comando e o compara com o bit de paridade que recebeu. Se houver uma diferença, ele sinalizará o controlador de memória que houve um erro de paridade de endereço. O sistema então desligará para evitar corrupção silenciosa de dados. Esse recurso está disponível apenas com RDIMMs.

Regras de População

Certas regras devem ser seguidas ao preencher DIMMs DDR-3, para garantir que o servidor funcione corretamente. Na maioria dos casos, se alguma das seguintes regras for violada, o servidor irá parar durante a inicialização e exibirá uma mensagem de erro.

 Para servidores com dezoito (18) slots de memória:
* Existem três (3) canais por processador; seis (6) canais por servidor
* Existem três (3) slots DIMM para cada canal de memória; dezoito (18) slots totais
* O canal de memória 1 consiste nos três (3) DIMMs mais próximos do processador
* O canal de memória 3 consiste nos três (3) DIMMs que estão mais distantes do processador

 Para servidores com doze (12) slots de memória,
* Existem três (3) canais por processador; seis (6) canais por servidor
* Existem dois (2) slots DIMM para cada canal de memória; doze (12) slots totais.
* O canal de memória 1 consiste nos dois (2) DIMMs mais próximos do processador
* O canal de memória 3 consiste nos dois (2) DIMMs que estão mais distantes do processador

 DIMM sem buffer (UDIMMs) e DIMMs registrados (RDIMMs) não podem ser usados ​​em conjunto.
* Um servidor deverá usar somente memórias UDIMMs ou todas RDIMMs.

 Os slots DIMM só podem ser usados ​​se o processador correspondente estiver instalado.
* Não instale DIMMs se o processador correspondente não estiver instalado
* Se apenas um processador estiver instalado em um servidor capaz de processar 2, apenas metade dos slots DIMM estão disponíveis

 Até oito (8) ranks podem ser instaladas por canal
* DIMM de Quad-rank são limitados a dois por canal.
* Se for usado um DIMM quad-rank, ele deve ser instalado como o primeiro DIMM nesse canal de memória. Para ajudar a identificar slots, em um servidor ProLiant G6, o primeiro slot DIMM em cada canal de memória é colorido em branco.
* Se um único DIMM quad-rank estiver instalado em qualquer parte do sistema, então nenhum canal pode ter 3 DIMMs.

 Até dois UDIMMs são permitidos por canal.

 Regras de preenchimento para espelhamento de memória e modo Lock Step:
* Para o modo de espelhamento de memória, o canal 3 deve estar sem memória. Os canais 1 e 2 são preenchidos de forma idêntica
* Para o modo LockStep, o canal 3 deve estar sem memória. DIMMs nos canais 1 e 2 serão instalados em pares. Os slots emparelhados serão 1,4; 2,5; 3; 6 em um sistema de 18 slots ou 1,4; 2,5; em um sistema de 12 slots

 Pelo menos um DIMM deve ser instalado em um servidor. É recomendado, mas não é necessário que pelo menos um DIMM seja instalado em cada processador.

 DIMMs devem ser preenchidos em uma ordem específica, consulte sempre o manual do seu Servidor.

Recomendações Gerais de Uso de Memórias Ram

No geral, um bom equilíbrio entre desempenho, uso de energia e custo pode ser alcançado seguindo estas diretrizes gerais:
 Preencha todos os 3 canais de cada processador. (Isso significa para uma configuração de 2 processadores, preencher em grupos de 6 DIMMs idênticos).
 Use DIMMs com o menor número de ranks.
 Para 24GB ou menos utilize memórias UDIMMs.

Otimizando o desempenho

As duas medidas primárias do desempenho do subsistema de memória são a latência e a taxa de transferência.

Latência

A latência da memória é uma medida de quanto tempo leva do tempo que a Unidade Lógica Aritmética do processador (ALU) no núcleo solicita dados até receber os dados. A latência descarregada é medida quando o sistema está ocioso. A latência carregada é medida quando a sub-seção de memória está saturada.
Os fatores que afetam a latência incluem o tipo DIMM, a velocidade, as classificações e a temporização CAS.

Velocidade calculada da DIMM. Para minimizar a latência, use os DIMMs mais rápidos disponíveis. DIMMs de 1600MHz, preenchidos com no máximo 2 DIMMs por canal (ou seja, no máximo 12 DIMMs), alcançará a menor latência. A memória que funciona a 1600MHz terá uma latência 35% menor do que a memória em 800MHz.

Observe que a velocidade da memória também depende do processador; para menor latência, use um processador que suporte a velocidade DIMM de 1600MHz.

A latência é quase idêntica entre UDIMM e RDIMMs.

Latência CAS - A latência CAS (Column Address Strobe) refere-se ao tempo de resposta de leitura de DRAM no número de bus clocks do Endereço de Coluna aos dados fornecidos pela DRAM no barramento de memória. A latência CAS é especificada em um número, como "6" ou "7". Uma menor latência significa um tempo de resposta mais rápido. A latência em segundos pode ser calculada com o número de latência CAS e a velocidade do clock.

Todos os DIMM single rank e de dual rank da HP são classificados em DDR3-10600R/E -9. Quando executado no DDR3-12800, o CL é 9 clocks ou 13,5 ns. Na DDR3-1600, o CL será ajustado para 7 ou 13,13 ns. No DDR3-800, o CL será ajustado para 6 ou 15 ns.

Todos os DIMM quad-rank são classificados no DDR3-8500R -7. Quando executado em DDR3-1066, o CL é 7 ou 13,13 ns. No DDR3-800, o CL será ajustado para 6 ou 15 ns.

Ranks: O número de ranks em um DIMM tem um pequeno impacto na latência. Para a mesma velocidade, mais ranks resultarão em menor latência. A analogia é semelhante ao número de caixas no supermercado. Poucos caixas resultam em filas longas e latência longa. Mais caixas resultam em filas e latências mais curtas. Mais rancks em um canal dão ao controlador de memória mais lugares, pode ir endereço para obter a memória desejada. Menos fileiras resultarão em mais pedidos de filas.

Afinidade do Processador: Na arquitetura NUMA, os acessos de um processador para uma região de memória anexada a um processador diferente terão uma latência muito maior (resposta mais lenta) do que acessos a uma região de memória anexada ao processador local.

Throughput ou Taxa de transferência

Fatores que afetam a taxa de transferência de memória incluem o número de canais de memória preenchidos e a velocidade na qual a memória é executada.

Canais de memória. O maior impacto no throughput é o número de canais de memória preenchidos. Ao intercalar o acesso à memória em vários canais de memória, o controlador de memória integrado do processador da série Intel Xeon 5500 pode aumentar consideravelmente a taxa de transferência de memória. A HP recomenda de que você preencha todos os três canais em cada processador instalado. Para servidores ProLiant Gen8 usando o processador da série Intel Xeon 5500, isso significa preencher DIMMs em conjuntos de três para cada processador.
Adicionar um segundo DIMM (e assim preencher o segundo canal de memória) aumenta a largura de banda em 85% a 95%. A adição de um terceiro DIMM aumenta ainda mais a largura de banda em 30% a 35%.

Dois DIMMs por Canal em 1600: Embora a Intel tenha limitado o seu design para suportar apenas 1 DIMM por canal quando executado a 1600MHz, a HP desenvolveu engenharia para os seus servidores ProLiant Gen8 para operar com confiabilidade a velocidades de 1600MHz com 2 DIMMs por canal. A ativação de 2 DIMM por canal a 1600MHz aumenta a taxa de transferência em cerca de 10% e diminui a latência em 15% em 2 DIMMs por canal operando a 1600MHz. Isto consome cerca de 5% mais de energia.

Misturando tamanhos DIMM

Não há implicações de desempenho para misturar conjuntos de DIMM de capacidade diferente na mesma velocidade de operação. Por exemplo, a latência e a taxa de transferência não serão impactadas negativamente pela instalação de 6 x 4GB dual-rank DIMMs DDR3-1600 (um por canal), mais 6 x 2GB dual-rank DIMMs de DDR3-12800 (um por canal).

Otimizando o Gasto Energético

A potência utilizada por um DIMM é impactada pela tecnologia DIMM, capacidade, número ranks e velocidade. Em menor medida, a energia consumida também é impactada pela eficiência dos reguladores de tensão que fornecem energia aos DIMMs e à interface DDR3 do controlador de memória.

Geralmente, as seguintes regras devem ser usadas para gasto energético:
 Use UDIMMs em vez de RDIMMs.
 Use o menor número de DIMM possíveis, usando o DIMM de maior capacidade.
 Escolha DIMM quad-rank em vez de DIMM dual-rank.
 Execute a memória como a velocidade mais lenta possível.

Fatores que afetam o uso de energia:
- Velocidade da memória: a memória a uma velocidade de 1600MHz consome cerca de 25% mais de potência em condições carregadas do que a memória a uma velocidade de 800MHz.

Tipo e capacidade DIMM: Geralmente, os DIMM de grande capacidade consomem mais energia. No entanto, em uma base de cada gigabyte, DIMMs de grande capacidade são mais eficientes. O DIMM feito com  2Gb DRAM, são os mais eficientes que o 8GB DIMM 2R. Em tamanhos e ranks iguais, os UDIMMs consomem menos energia que os RDIMMs. Na velocidade DDDR3-1066 em condições carregadas, cada UDIMM de 2 GB usa cerca de 1,2 watts menos do que um RDIMM de 2GB comparável.

669239-081 Regras e Diretrizes Gerais para Uso de Memórias em Servidores Gen8:

• Instale DIMMs somente se o processador correspondente estiver instalado.
• Se apenas um processador estiver instalado em um sistema de dois processadores, apenas metade dos slots DIMM estão disponíveis.
• Para maximizar o desempenho, recomenda-se equilibrar a capacidade de memória total entre todos os processadores instalados e carregar os canais de forma semelhante sempre que possível.
• Quando dois processadores estão instalados, balance os DIMMs nos dois processadores.
• As ranhuras DIMM brancas indicam o primeiro slot a ser preenchido em um canal.
• Coloque os DIMMs com o maior número de fileiras no slot branco ao misturar DIMMs de diferentes fileiras no mesmo canal.
• Não misture UDIMMs e RDIMMs.
• Os RDIMMs do Quad rank não são suportados nos servidores HPE ProLiant Gen8.
• Os RDIMM que operam em 1,35 V ou 1,5 V podem ser misturados em qualquer ordem, mas o sistema irá alimentá-los na tensão mais alta.
• DIMMs de velocidades diferentes podem ser misturados em qualquer ordem; o servidor selecionará uma velocidade ótima comum.
• A velocidade máxima da memória é uma função do tipo de memória, configuração de memória e modelo de processador.
• A capacidade máxima de memória é uma função do tipo de memória e do número e modelo de processadores instalados.
• Para realizar os recursos de memória de desempenho listados neste documento, o HPE SmartMemory é necessário.

Compre na Autorizada HP do Brasil a Memória RAM 8GB 669239-081.
Assistência técnica autorizada da Memória RAM 669239-081 para manutenção fora da garantia.
669239-081 Compre de uma revendedor (loja) autorizado do fabricante e tenha certeza de uma compra de um produto original!
669239-081 Produto original e novo sem uso anterior.
669239-081 Produto a pronta entrega, com prazo de entrega em poucos dias em todo o Brasil.
Tentamos sempre ter o menor preço do mercado, mas se mesmo assim encontrar por menos, favor preencher o formulário de "Achou Preço Melhor" na caixa Azul ao lado das fotos do produto.

669239-081 Publicado em 29/06/2021 11:25 BA Atualizado em 14/02/2022 16:28 DM
