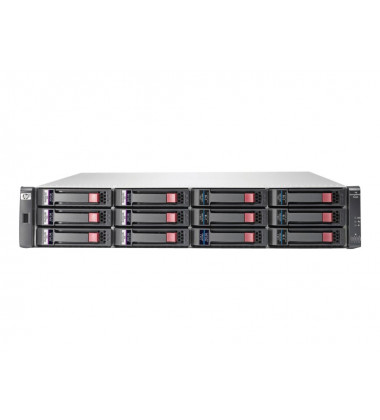

AP845B | HP P2000 G3 Storage FC MSA Dual Controller LFF Modular Smart Array System

AP845B HP P2000 G3 Storage FC MSA Dual Controller LFF Modular Smart Array System

A família de matrizes de armazenamento Storage MSA P2000 da HPE apresenta matrizes P2000 G3 com os mais recentes modelos de 8 GB de Fibre Channel, 6 GB de SAS, 10GbE iSCSI conectados e um modelo de iSCSI com quatro portas iSCSI de 1 GB por controlador. As matrizes são projetadas para clientes iniciantes e apresentam a mais recente funcionalidade e tecnologia de conexão ao host, oferecendo excelente preço / desempenho. Eles são ideais para empresas com orçamentos pequenos ou conhecimento limitado de TI e também empresas maiores com requisitos departamentais ou remotos. Cada solução foi projetada para ser fácil de implantar, ser segura, juntamente com baixos custos de gerenciamento, enquanto gera rápido retorno do investimento por meio da consolidação eficiente do armazenamento.

As matrizes Storage MSA P2000 G3 são soluções de rede de área de armazenamento (SAN) de 2U (SAN) ou de conexão direta (depende do sistema operacional e do protocolo), oferecendo cinco controladores - dois FC, um SAS, um iSCSI de 10 GbE e o modelo mais novo possui um iSCSI de quatro portas e 1 GB . O primeiro controlador Fibre Channel é um modelo de porta dupla de 8 GB e alto desempenho. A segunda oferta é um controlador Combo de dupla finalidade exclusivo com duas portas Fibre Channel de 8 GB, com a adição de duas portas iSCSI de 1 GbE. A terceira opção de controlador é o SAS de 6 GB com quatro portas por controlador. Há também a adição de um iSCSI de 10 GB e duas portas, enquanto a introdução mais recente do controlador apresenta quatro portas iSCSI de 1 GB por controlador. Qualquer que seja a situação, a linha P2000 G3 tem a solução certa.

O controlador duplo MSA P2000 G3 MSA FC / iSCSI Combo de protocolo duplo oferece flexibilidade excepcional. As portas FC de 8 GB suportam uma FC SAN completa, enquanto as duas portas iSCSI de 1 GbE podem servir a dois propósitos. Com essa combinação, você pode compartilhar economicamente o recurso de armazenamento em matriz com um departamento menor acessando-o pelo iSCSI ou habilitar a nova funcionalidade opcional Snap remoto pelo protocolo iSCSI (também disponível pelo FC).

O MSA P2000 G3 SAS é o produto subseqüente do MSA2000sa G2, adicionando a mais recente tecnologia SAS de 6 GB às quatro portas do host por controlador. O array P2000 G3 SAS foi projetado para conectar diretamente até quatro servidores de rack de caminho duplo ou oito caminhos simples. O suporte de matriz SAS para BladeSystems utiliza o HP BL SAS de 6 GB.

O iSCSI MSA P2000 G3 10GbE traz a mais recente conexão de host de alto desempenho com a tecnologia geralmente encontrada apenas em matrizes com preços mais altos. A largura de banda fornecida em conjunto com a consolidação do servidor é altamente vantajosa nas configurações de armazenamento compartilhado. A conexão de matriz aos comutadores de 10 GbE que, por sua vez, são conectados às placas de rede de 1 GbE é comum. O suporte ao servidor conectado diretamente requer que as unidades de servidor tenham placas de rede de 10 GbE.

Para completar as opções do controlador, está o controlador iSCSI MSA P2000 G3, com quatro portas Ethernet iSCSI de 1 Gb, o dobro do número do modelo G2. Isso permite que um array que mantenha o preço dos componentes, particularmente a interconexão, baixo e aumente acentuadamente os recursos de desempenho.

Todos os modelos MSA P2000 G3 podem ser equipados com controladores simples ou duplos, apresentam a mesma escalabilidade e oferecem velocidade de transmissão de back-end SAS de 6 GB para drives e JBODs. Avanços significativos na proteção de dados são fornecidos por todas as matrizes P2000 G3. Todas as unidades G3 vêm PADRÃO com capacidade para sessenta e quatro instantâneos, sem nenhum custo extra, e há uma opção para a série G3 de quinhentos e doze instantâneos. A cópia de volume (clone) também é padrão. Em um movimento adicional para proteger os dados do usuário, o recurso opcional Snap Remoto (replicação) é oferecido nas versões FC, FC / iSCSI e iSCSI.

Todos os modelos MSA P2000 G3 suportam a substituição hot plug de controladores, ventiladores, fontes de alimentação e módulos de E / S redundantes. A adição a quente de gabinetes de expansão também é suportada.

O chassi MSA P2000 sem controlador é oferecido em dois modelos - um vem padrão com doze compartimentos de unidade de grande formato (LFF) de 3,5 polegadas, o outro pode acomodar 24 unidades de 2,5 polegadas de pequeno formato (SFF). Ambos são capazes de suportar simultaneamente unidades SAS de classe corporativa, SAS Midline e SATA Midline de arquivamento. Qualquer chassi pode ter um ou dois controladores P2000 G3 correspondentes (mesmo protocolo) e está disponível com fontes de alimentação CA ou CC.

A abordagem modular da Hewlett Packard Enterprise para soluções SAN de nível básico permite compras incrementais aos clientes, permitindo que a matriz cresça conforme as necessidades, permitindo um retorno máximo do investimento. Escolha uma única unidade controladora para baixo custo inicial, com a capacidade de atualizar posteriormente; ou escolha um modelo com controladores duplos para as situações mais exigentes de nível de entrada. Não há cobranças, licenças ou taxas adicionais inesperadas ao adicionar gabinetes, hosts e usuários.

A capacidade pode ser facilmente adicionada conforme a necessidade, anexando gabinetes de unidade adicionais. A capacidade máxima varia com unidades LFF de até 57,6 TB SAS, 576 TB SAS Midline ou 192 TB SATA Midline com a adição do número máximo de gabinetes de unidade. As configurações que utilizam o chassi da unidade SFF e o número máximo de gabinetes podem aumentar para 178 TB de SAS, 149 TB de SAS Midline ou 74,5 TB SATA Midline com um total de 96 LFF ou 149 SFF. As matrizes P2000 G3 não suportam SSDs.

Características principais do AP845B

A família de matriz inteligente modular HPE P2000 G3 abrange cinco controladores, cada um apresentando diferentes protocolos ou combinações de protocolos para atender às necessidades exatas do usuário.

Controlador P2000 G3 FC / iSCSI Combo MSA: este controlador exclusivo oferece funcionalidades de 8 GB Fibre Channel e 1 GbE iSCSI incorporadas em um único controlador de matriz. Isso permite que os clientes habilitem o armazenamento que precisa de alto desempenho através das portas FC, enquanto aproveitam seu investimento em SAN compartilhando os recursos da matriz com departamentos menores por meio de iSCSI de baixo custo. Ele também permite Snap remoto (replicação) opcional para proteção de dados.

Controlador P2000 G3 FC MSA: Duas portas de host Fibre Channel de 8 GB por controlador oferecem alto desempenho com uma topologia madura e são compatíveis com a maior base instalada de usuários de SAN.

Controlador iSCSI P2000 G3 10GbE MSA: A Hewlett Packard Enterprise foi o primeiro dos principais fabricantes de matrizes modulares que trouxe uma solução iSCSI de 10GbE de duas portas e alto desempenho para o segmento básico. Ideal para quem deseja utilizar a Ethernet econômica como sua infraestrutura, sem sacrificar o tempo de acesso aos dados. Agora suporta Snap remoto (replicação).

Controlador P2000 G3 SAS MSA: o modelo P2000 G3 SAS oferece taxas de transmissão rápidas de 6 GB com conexões SAS de baixo custo. Quatro portas de host por controlador suportam uma configuração de conexão direta altamente eficiente.

O controlador iSCSI P2000 G3 MSA oferece quatro portas iSCSI de 1 GB que utilizam a infraestrutura Ethernet popular, com baixo custo e facilidade de gerenciamento, enquanto as portas adicionais garantem desempenho aprimorado em relação à geração anterior. Agora suporta Snap remoto (replicação).

Modelos P2000 G3 Modular Smart Array P2000 G3 Controllers

AP836B - Controlador Fibre Channel HP P2000 G3 MSA

nota: 2 portas 8Gb FC por controladora

AP837B - Controlador modular inteligente de matriz HP P2000 G3 MSA FC / iSCSI

NOTA: duas portas FC de 8 Gb e duas portas iSCSI de 1 GbE por controladora

AW592B - Controlador do sistema HP P2000 G3 SAS MSA Array

NOTA: quatro portas SAS de 6 Gb por controladora

AW595B - Controlador do sistema HP P2000 G3 10GbE iSCSI MSA Array

NOTA: duas portas iSCSI de 10 GbE por controladora

BK829B - Controlador do sistema HP P2000 G3 iSCSI MSA Array

NOTA: quatro portas iSCSI de 1 Gb por controlador

BK829B - Controlador do sistema HP P2000 G3 iSCSI MSA Array

NOTA: quatro portas iSCSI de 1 Gb por controlador

AP838B - Chassi sem controlador P2000 (alimentado por CA)

Chassi modular modular de matriz inteligente HP P2000 LFF

NOTA: Aceitará um ou dois controladores ou módulos de E / S do gabinete de disco

AP839B - Chassi de matriz inteligente modular HP P2000 SFF

NOTA: Aceitará um ou dois controladores, não módulos de E / S

Sistemas de matriz configurados P2000 G3

Unidades configuradas, sistemas Fibre Channel de 8 GB

• AW567B - Matriz LFF do controlador combinado duplo FC / iSCSI HP P2000 G3 MSA
• AW568B - Matriz SFF do controlador combinado duplo FC / iSCSI HP P2000 G3 MSA

Unidades configuradas, sistemas SAS de 6 GB

• AW593B - Sistema de matriz LFF de controlador duplo HP P2000 G3 SAS MSA
• AW594B - Sistema de matriz SFF de controlador duplo HP P2000 G3 SAS MSA

Unidades configuradas, sistemas iSCSI de 10 GbE

• AW596B - Sistema HP P2000 G3 10GbE iSCSI MSA de controlador duplo LFF
• AW597B - Sistema de matriz SFF de controlador duplo iSCSI HP P2000 G3 10GbE 10GbE

Unidades configuradas, sistemas iSCSI de 1Gb

• BK830B - Sistema HP P2000 G3 iSCSI MSA de controlador duplo LFF
• BK831B - Sistema HP P2000 G3 iSCSI MSA de controlador duplo SFF

AP845B P2000 G3 FC SAN Starter Kits

AP847B - Kit para Iniciantes SAN para Pequenas Empresas para Controlador Duplo HP P2000 G3 FC MSA
inclui (1) matriz LFF do controlador duplo HPE P2000G3 MSA FC (AP845B), (2) comutador FC de potência única HPE SN6000 12 portas (BK780B), (4) HBA de porta única HPE 81Q PCI-e FC (AK344A), (12) 8Gb SFPs de ondas curtas (AJ718A) e (8) cabos HPE 5M OM3 FC (AJ836A).

AP848B - Kit inicial para SAN para virtualização de controlador duplo HP P2000 G3 FC MSA

(inclui (1) matriz SFF do controlador duplo HPE P2000G3 MSA FC (AP846B), (2) comutador SAN ativado por portas 16/24 HPE 8/24 base (AM868B), (6) HBA de porta única HPE 81B PCI-e 8Gb FC (AP769A) , (16) SFPs FC da série B de onda curta de 8Gb (AJ716B) e (10) cabos HPE 5M OM3 FC (AJ836A)

Compartimentos de disco

• AP843B - Gabinete da unidade de P / E / S dupla HP P2000
• AP844B - Módulo de E / S do gabinete da unidade HP P2000 LFF
• AJ941A - Gabinete de disco HPE D2700
• M0S96A - Compartimento de disco HPE MSA 2040 Energy Star LFF

Chassi sem controlador (alimentado por DC)

AP840B - Chassi LFF de potência DC HP P2000

(pode adicionar um ou dois controladores P2000 G3 ou módulos P2000 JBOD I / O)

AP841B - Chassi SFF de energia DC HP P2000

Controlador G3 8Gb FC para AP845B

AP836B - Controlador Fibre Channel HP P2000 G3 MSA

NOTA: (1 ou 2) Com duas portas FC de 8 Gb por controlador. Certificado NEBS.

Controlador G3 10GbE iSCSI para AP845B

AW595B - Controlador do sistema HP P2000 G3 10GbE iSCSI MSA Array

NOTA: duas portas iSCSI de 10 GbE por controlador certificado pela NEBS.

Controlador G3 6Gb SAS

AW592B - Controlador do sistema HP P2000 G3 SAS MSA Array

NOTA: (1 ou 2) com quatro portas SAS de 6Gb por controlador. Certificado NEBS.

614988-B21 - Adaptador HP Modular Smart Array SC08e de 2 portas Ext PCIe x8 SAS Host Bus Adapter

SFF JBOD de energia CC de classe de operadora (somente)

Gabinete de unidade SFF de grau de portadora com alimentação CC de E / S dupla HP P2000

NOTA: certificado NEBS.

Baias SFF de 24 unidades, com certificação NEBS, NOTA: vendido somente com matrizes de classe de operadora

As matrizes HPE MSA P2000 G3 suportam as unidades de disco rígido SFF do servidor HPE ProLiant e as unidades de disco rígido SFF HPE MSA

Unidades de disco rígido do servidor HPE ProLiant suportados no AP845B

• 512547-B21 - Disco rígido HPE 146GB 6G SAS 15K rpm SFF (2,5 polegadas) de porta dupla Enterprise de 3 anos de garantia
• 507127-B21 - Disco rígido HPE 300GB 6G SAS 10K rpm SFF (2,5 polegadas) de porta dupla Enterprise 3 anos de garantia
• 581284-B21 - Disco Rígido HPE de 450 GB SAS 6G Enterprise 10K SFF (2,5 pol) 3 anos de garantia
• 581286-B21 - Disco Rígido HPE 600GB SAS 6G Enterprise 10K SFF (2,5 pol) ST 3 anos de garantia
• 619291-B21 - Disco Rígido HPE 900GB SAS 6G Enterprise 10K SFF (2,5 pol) 3 anos de garantia
• 627117-B21 - Disco Rígido HPE de 300 GB SAS 6G Enterprise 15K SFF (2,5 pol) 3 anos de garantia
• 718160-B21 - Disco rígido HP 1.2TB 6G SAS 10K rpm SFF (2,5 polegadas) de porta dupla Enterprise de 3 anos de garantia
• 785099-B21 – Disco rígido HPE 300GB SAS 12G Enterprise 15K SFF (2.5in) 3 anos de garantia
• 785101-B21 - Disco Rígido HPE 450GB SAS 12G Enterprise 15K SFF (2,5 pol) 3 anos de garantia
• 785103-B21 - Disco Rígido HPE 600GB SAS 12G Enterprise15K SFF (2.5in) 3 anos de garantia
• 605835-B21 - Disco rígido HPE 1TB 6G SAS 7.2K rpm SFF (2,5 polegadas) de porta dupla Midline 1ano de garantia

Unidades de disco rígido HPE MSA para AP845B

Drives, classe transportadora (todos certificados pela NEBS)

• E2D54A - Disco rígido HP MSA 146GB 6G SAS 15K SFF (2,5 polegadas) de porta dupla e 3 anos de garantia
• E2D55A - Disco rígido HP MSA 300GB 6G SAS 10K SFF (2,5 polegadas) de porta dupla e 3 anos de garantia
• E2D56A - Disco rígido HP MSA 450GB 6G SAS 10K SFF (2,5 polegadas) de porta dupla e 3 anos de garantia
• C8S58A - Disco rígido HP MSA 600GB 6G SAS 10K SFF (2,5 polegadas) de porta dupla e 3 anos de garantia
• C8S59A - Disco rígido HP MSA 900GB 6G SAS 10K SFF (2,5 polegadas) de porta dupla e 3 anos de garantia
• C8S61A - Disco rígido HP MSA 300GB 6G SAS 15K SFF (2,5 polegadas) de porta dupla e 3 anos de garantia

HPE MSA SAS & SATA Drives (SFF 2.5-inch) SFF 10K SAS HDDs para AP845B

• J9F44A - Disco rígido HPE MSA 300GB 12G SAS 10K SFF(2.5in) Dual Port Enterprise 3 anos Garantia
• J9F46A - Disco rígido HPE MSA 600GB 12G SAS 10K SFF(2.5in) Dual Port Enterprise 3 anos Garantia
• J9F47A - Disco rígido HPE MSA 900GB 12G SAS 10K SFF(2.5in) Dual Port Enterprise 3 anos Garantia
• J9F48A - Disco rígido HPE MSA 1.2TB 12G SAS 10K SFF(2.5in) Dual Port Enterprise 3 anos Garantia
• E2D55A - Disco rígido HP MSA 300GB 6G SAS 10K SFF(2.5-inch) Dual Port Ent 3 anos Garantia
• E2D56A - Disco rígido HP MSA 450GB 6G SAS 10K SFF(2.5-inch) Dual Port Ent 3 anos Garantia
• E7W47A - Disco rígido HP MSA 1.2TB 6G SAS 10K SFF(2.5-inch) Dual Port Ent 3 anos Garantia
• E2D54A - Disco rígido HP MSA 146GB 6G SAS 15K SFF(2.5-inch) Dual Port Ent 3 anos Garantia
• J9F40A - Disco rígido HPE MSA 300GB 12G SAS 15K SFF(2.5in) Dual Port Enterprise 3 anos Garantia
• J9F41A - Disco rígido HPE MSA 450GB 12G SAS 15K SFF(2.5in) Dual Port Enterprise 3 anos Garantia
• J9F42A - Disco rígido HPE MSA 600GB 12G SAS 15K SFF(2.5in) Dual Port Enterprise 3 anos Garantia
• C8S62A - Disco rígido HP MSA 1TB 6G SAS 7.2K SFF (2.5-inch) Dual Port Midline 3 anos Garantia

HBA de nível de operadora para AP845B

AJ763B - Adaptador de barramento host Fibre Channel HPE 82E 8Gb de 2 portas

NOTA: Emulex 82E

Controladores P2000 G3 e chassi sem controlador

AP836B # 0D1 - Controlador modular de matriz inteligente HP P2000 G3 FC

NOTA: duas portas FC de 8Gb

AP837B # 0D1 - Controlador de matriz inteligente modular combinada HP P2000 G3 FC / iSCSI

NOTA: duas portas FC de 8Gb e duas portas iSCSI de 1GbE

AW592B # 0D1 - Controlador modular de matriz inteligente HP P2000 G3 SAS

NOTA: quatro portas SAS de 6Gb 4x

AW595B # 0D1 - Controlador de matriz inteligente iSCSI modular HP P2000 G3 10GbE

NOTA: duas portas iSCSI de 10 GbE

BK829B # 0D1 - Controlador do sistema HP P2000 G3 iSCSI MSA Array

NOTA: quatro portas iSCSI Ethernet de 1Gb

AP838B # 0D1 - Chassi do compartimento da unidade modular HP P2000 Smart Array de 3,5 polegadas (LFF)

NOTA: Aceitará um ou dois controladores ou módulos de E / S do gabinete de disco

AP839B # 0D1 - Chassi do compartimento da unidade modular HP P2000 Smart Array de 2,5 polegadas (SFF)

NOTA: Aceitará um ou dois controladores, não módulos de E / S

Compartimentos de disco

AP843B # 0D1 - Dual I/O LFF Gabinete da unidade HP P2000

Usado com cabeça de matriz LFF ou SFF de controlador único ou duplo

NOTA: doze compartimentos de unidade de 3,5 "

AP844B # 0D1 - Módulo de E / S do gabinete da unidade HP P2000 LFF

NOTA: sem cabo incluído. Projetado para uso com o chassi LFF em branco AP838A

M0S96A # 0D1 - Compartimento de disco HP MSA 2040 Energy Star LFF

NOTA: doze compartimentos de unidade de 3,5 "

Unidades configuradas

• AP845B # 0D1 - Sistema modular inteligente de matriz HP P2000 G3 FC MSA com controlador duplo LFF
• AP846B # 0D1 - Sistema modular modular de matriz inteligente SFF do controlador duplo HP P2000 G3 FC MSA
• AW567B # 0D1 - Matriz LFF do controlador duplo HP P2000 G3 FC / iSCSI MSA
• AW568B # 0D1 - Matriz SFF do controlador combinado duplo HP P2000 G3 FC / iSCSI MSA
• AW593B # 0D1 - Sistema modular modular de matriz inteligente HP P2000 G3 SAS MSA com controlador duplo LFF
• AW594B # 0D1 - Sistema modular inteligente de matriz HP P2000 G3 SAS MSA com controlador duplo SFF
• AW596B # 0D1 - Sistema HP P2000 G3 10GbE iSCSI MSA de controlador duplo LFF
• AW597B # 0D1 - Sistema de matriz SFF de controlador duplo iSCSI HP P2000 G3 10GbE 10GbE
• BK830B # 0D1 - Sistema HP P2000 G3 iSCSI MSA de controlador duplo LFF
• BK831B # 0D1 - Sistema HP P2000 G3 iSCSI MSA de controlador duplo SFF
•  AJ941A # 0D1 - Gabinete de disco HPE D2700
• NOTA: 25 compartimentos de unidade Small Form Factor (SFF)

AP845B - Características principais

 A família de matriz inteligente modular HPE P2000 G3 abrange cinco controladores, cada um apresentando diferentes protocolos ou combinações de protocolos para atender às necessidades exatas do usuário.

• Controlador P2000 G3 FC / iSCSI Combo MSA: este controlador exclusivo oferece funcionalidades de 8 GB Fibre Channel e 1 GbE iSCSI incorporadas em um único controlador de matriz. Isso permite que os clientes habilitem o armazenamento que precisa de alto desempenho através das portas FC, enquanto aproveitam seu investimento em SAN compartilhando os recursos da matriz com departamentos menores por meio de iSCSI de baixo custo. Ele também permite Snap remoto (replicação) opcional para proteção de dados.
• Controlador P2000 G3 FC MSA: Duas portas de host Fibre Channel de 8 GB por controlador oferecem alto desempenho com uma topologia madura e são compatíveis com a maior base instalada de usuários de SAN.
• Controlador iSCSI P2000 G3 10GbE MSA: A Hewlett Packard Enterprise foi o primeiro dos principais fabricantes de matrizes modulares que trouxe uma solução iSCSI de 10GbE de duas portas e alto desempenho para o segmento básico. Ideal para quem deseja utilizar a Ethernet econômica como sua infraestrutura, sem sacrificar o tempo de acesso aos dados. Agora suporta Snap remoto (replicação).
• Controlador P2000 G3 SAS MSA: o modelo P2000 G3 SAS oferece taxas de transmissão rápidas de 6 GB com conexões SAS de baixo custo. Quatro portas de host por controlador suportam uma configuração de conexão direta altamente eficiente.
• O controlador iSCSI P2000 G3 MSA oferece quatro portas iSCSI de 1 GB que utilizam a infraestrutura Ethernet popular, com baixo custo e facilidade de gerenciamento, enquanto as portas adicionais garantem desempenho aprimorado em relação à geração anterior. Agora suporta Snap remoto (replicação).

Todos os modelos AP845B HP P2000 G3 oferecem um conjunto comum de recursos valiosos:

• Facilidade de gerenciamento com acesso fora de banda baseado em navegador. Isso permite que um departamento ou pequena empresa lide efetivamente com os crescentes requisitos de armazenamento, com o auxílio de uma GUI intuitiva para administrar a unidade com o mínimo de complexidade. Ideal para instalações locais ou remotas.
• Todos os modelos G3 são padrão com 64 instantâneos baseados em controlador e capacidade de clone. As matrizes G3 também suportam 512 snaps opcionais.
• Escolha uma matriz de controlador único de baixo custo ou comece com um modelo de matriz de controlador duplo configurado para atender às necessidades de orçamento, alta disponibilidade e desempenho.
• Todos os modelos apresentam uma ampla variedade de unidades: SAS de classe empresarial, SAS Midline e SATA Midline de arquivamento em unidades P2000 LFF de 3,5 polegadas ou HPE Storage SFF de 2,5 polegadas.
• Os modelos P2000 G3 podem ter um número máximo de gabinetes de unidades P2000 LFF (7), um número máximo de gabinetes D2700 SFF (5) ou misturar ambos os tamanhos. A matriz pode crescer de forma incremental de algumas unidades para 178 TB SAS, 576 TB de SAS MDL ou 192 TB SATA MDL.
• Cache transportável de leitura / gravação de 2 GB por controlador. Backup de cache sem bateria com super capacitores e flash compacto
• Os Vdisks podem ser estendidos em vários gabinetes
• Níveis RAID 0, 1, 3, 5, 6, 10, 50
• Os máximos variam de acordo com os níveis de RAID: 2 unidades no máximo para o nível 1 de RAID; no máximo 16 unidades para os níveis 0, 3, 5, 6 e 10 do RAID; máximo de 32 unidades para o nível 50 de RAID
• 512 LUNs com tamanhos de LUN maiores que 40 TB, dependendo da configuração RAID escolhida. O tamanho máximo da LUN é de 64 TB
• Atualização do código do controlador on-line sem interrupções (requer controladores duplos com software de vários caminhos)
• Atualizável por design. Os proprietários de uma matriz MSA2000 G1 ou G2 original podem fazer atualizações de controlador de dados no local para o P2000 G3 FC, Combo FC / iSCSI, iSCSI de 1 GB ou 10GbE iSCSI ou SAS P2000 G3. As atualizações entre protocolos também são suportadas entre os protocolos. Essa capacidade exclusiva protege os investimentos anteriores em chassi, unidades e JBODs.

Tecnologia do Produto

Controlador Fibre Channel de 8Gb

• Duas portas de host por controlador FC enviadas com SFPs. O controlador FC P2000 G3 pode ser executado no ponto a ponto ou no FCAL (loop). O padrão é FCAL, usado no Direct Connect, principalmente com dois controladores. O modo PtP (tecido) é usado com quase todos os comutadores.

Controlador combinado com portas FC e iSCSI

• Este engenhoso controlador "combo" de protocolo duplo suporta uma FC FC completa através das portas FC de 8Gb, enquanto designa as duas portas iSCSI de 1 GbE para permitir a replicação remota através do protocolo iSCSI e funcionar como um destino iSCSI. Isso permite o compartilhamento econômico do recurso de armazenamento (a matriz P2000 G3) com um departamento que precisa do desempenho oferecido pelas portas FC de 8 GB e, ao mesmo tempo, suporta outro departamento com menos necessidades de desempenho e um orçamento que permite apenas uma rede iSCSI de 1 GbE.

Controlador SAS de 6Gb

• Quatro portas de host 4x por controlador SAS de 6 Gb.

Controlador iSCSI de 10 GbE

• Duas portas 10GbE por controlador iSCSI G3 10GbE. As portas estão prontas para a escolha do SFP (nenhum incluído)
• Suporta as versões ProCurve e ISS das seguintes partes de 10 GbE para uso nos controladores:

Cabos HPE 10Gb para AP845B

• Cabo de cobre HPE SFP + 10GbE
• Cabo de conexão direta HPE ProCurve 10-GbE SFP + -SFP +

Transceptores HPE SFP +

• HPE BladeSystem 10Gb SR SFP + e HPE BladeSystem 10Gb LRM SFP +

• Transceptor HPE ProCurve 10-GbE SFP + SR e transceptor HPE ProCurve 10-GbE SFP + LRM

• Não há suporte ao transceptor SFP + LR

Controlador iSCSI de 1 GB

• Quatro portas iSCSI Ethernet de 1 GB por controlador iSCSI G3

Chassi modular AP845B

• Altura do rack de 2U. 12 compartimentos de unidade Large Form Factor ou 24 Small Form Factor, acomodando SAS e SATA. Inclui espaço para um ou dois controladores ou módulos de E / S de gabinete de disco P2000 de 3,5 polegadas (somente chassi LFF)

Drives disponíveis para AP845B

• Os controladores P2000 G3 suportam as unidades P2000 Large Form Factor (LFF) de 3,5 polegadas e as unidades Small Form Factor (SFF) de armazenamento HPE de 2,5 polegadas.
•  As unidades de classe empresarial Serial Attached SCSI (SAS) foram projetadas para alta demanda, uso 24x7.
• O SAS Midline e o SATA Midline geralmente são reservados para arquivamento de dados, pois são relativamente baratos e estão disponíveis em capacidades muito grandes.
• A família de matrizes de nível de entrada da Hewlett Packard Enterprise pode acomodar unidades SAS e SATA dentro do mesmo gabinete, tornando ideal ter arquivos de alta atividade e críticos para os negócios nas unidades SAS enquanto usa o recurso Snapshot, clone ou Remote Snap para evitar de backup ou arquivamento nas unidades menos caras.
• Para proteção do investimento, os controladores suportam unidades SAS e SATA de porta única e dupla em um MSA70 de domínio único ou duplo. Esse suporte permite que os atuais proprietários de MSA70s migrem suas unidades de porta única (apenas no MSA70, e não no cabeçalho da matriz) para serem conectadas a um P2000 G3 FC ou SAS. Eles podem cascatear apenas para outro MSA70 de E / S única. Essa não é uma transição de dados no local e o desempenho geral pode ser afetado.
• O desempenho da unidade SAS pode ser aproximadamente 30% maior que o desempenho SATA na E / S do host sequencial. O desempenho do SAS é excelente em tempo de resposta sequencial de menor latência e desempenho de transação aleatória de E / S por segundo devido às velocidades mais altas do disco rpm, produzindo tempos de busca menores. O desempenho aleatório das unidades SAS geralmente é o dobro do das unidades SATA.
• NOTA: As unidades PFF e MSA2 de 3,5 polegadas de formato grande (LFF) devem ser usadas apenas nos modelos P2000 G3 ou MSA2000. As unidades Small Form Factor (SFF) de 2,5 polegadas são suportadas apenas com os controladores P2000 G3 ou MSA2300 G2 e são unidades de 2,5 polegadas Storage hot plug.

Gabinetes de disco opcionais para AP845B

• Assim como o usuário pode escolher um chassi para o cabeçote do array (baias de unidade LFF e SFF, alimentadas por CA ou CC), também tem uma opção de gabinetes de disco de expansão que acomodam os tamanhos de unidades. Os gabinetes de disco P2000 e D2700 podem ser adicionados a quente em uma matriz operacional.
• (OBSERVAÇÃO: eles não são suportados como parte de uma configuração certificada NEBS com o chassi de grau de portadora MSA. Há um JBOD certificado listado na seção de grau de portadora)
• Gabinete de unidade P2000 de 3,5 polegadas. Este gabinete de armazenamento 2U (AP843B) foi projetado para suportar doze discos rígidos de armazenamento Universal de 3,5 polegadas (LFF) SAS de 6 GB SAS ou SATA de 6 GB. Ele é fornecido de série com dois módulos de E / S instalados.
• Esse gabinete de unidade de 3,5 polegadas pode ser conectado ao cabeçote da matriz P2000 G3 FC ou SAS LFF ou SFF.
• Cada modelo configurado é fornecido de série com dois cabos mini-SAS para .5m para cascata com outros gabinetes de unidades P2000
• Até sete gabinetes P2000 de 3,5 polegadas podem ser conectados a um controlador P2000 G3 FC, FC / iSCSI Combo ou SAS no cabeçalho da matriz.
• Gabinete de unidade D2700 de 2,5 polegadas. Este gabinete de armazenamento de 2U (AJ941A) foi projetado para suportar vinte e cinco discos rígidos ProLiant 2,5 polegadas Universal Form SFF (6FF) SAS ou SATA de 6Gb ProLiant de 2,5 polegadas. Ele é fornecido de série com dois módulos de E / S instalados.
• Este gabinete de unidade de 2,5 polegadas pode ser conectado a um cabeçote de matriz do controlador P2000 G3 (SFF ou LFF)
• O gabinete do D2700 é fornecido com um cabo miniSAS para miniSAS de 0,5 m.
• Até cinco D2700 podem ser conectados ao cabeçote da matriz P2000 G3, com suporte total para 149 unidades SFF.
• Gabinete de disco MSA 2040 de 3,5 polegadas. Esta unidade 2U possui doze compartimentos de unidade LFF (3,5 polegadas) e aceita unidades MSA SAS e SAS MDL de duas portas. O gabinete de unidade HPE MSA 2040 LFF pré-configurado (M0S96A) possui dois módulos de E / S e suporta matrizes de controlador único e duplo.
•  Esse gabinete de disco MSA de 3,5 polegadas pode ser conectado ao cabeçote da matriz P2000 G3 FC ou SAS LFF ou SFF
•  Cada modelo configurado é fornecido de fábrica com dois cabos mini-SAS a .5m para conexão com  a porta de expansão da matriz MSA 2040 ou a porta em cascata do gabinete de disco existente.
• Até sete gabinetes MSA 2040 de 3,5 polegadas podem ser conectados a um controlador P2000 G3 FC, FC / iSCSI Combo ou SAS no cabeçalho da matriz.

Escalabilidade do AP845B

• Os controladores P2000 G3 FC, Combo FC / iSCSI, SAS, 1 GB ou 10 GbE iSCSI foram projetados para permitir que uma instalação comece com menor capacidade e possa crescer gradualmente conforme necessário. A flexibilidade da tecnologia de unidade SAS ou SATA, fatores de forma, tamanhos, velocidades e custos por GB permite que um sistema se encaixe facilmente em praticamente qualquer orçamento.
• As configurações de formato grande podem escalar até 7.2 TB SAS, 72 TB SAS MDL ou 24 TB SATA, expansível para 57,6 TB SAS, 576 TB SAS MDL ou 192 TB SATA com a adição de no máximo sete gabinetes de unidade P2000 de 3,5 polegadas.
• As configurações do Small Form Factor podem variar de 21,6 TB SAS, 24 TB SAS MDL ou 12 TB SATA MDL. Com a adição de cinco JBODs D2700, o P2000 G3 pode suportar 134 TB SAS, 149 TB SAS MDL ou 74,5 TB SATA MDL.
• Os usuários podem configurar um cabeçalho de matriz P2000 G3 SFF de 24 unidades com gabinetes de disco LFF P2000 de 12 unidades e 3,5 polegadas. Esse é um excelente método para uma configuração que suporta unidades SAS de classe empresarial SFF rápidas no cabeçalho da matriz, combinadas com unidades LFF econômicas preparadas para fins de arquivamento, tudo na mesma matriz.
• A qualificação de unidades de maior capacidade está em andamento.

Vdisks

• Os Vdisks podem se estender por vários gabinetes, onde as unidades usadas no Vdisk podem estar contidas em diferentes gabinetes. O número máximo de unidades que podem ser usadas no RAID 1 Vdisk é 2; RAID 0, 3, 5, 6 e 10 é 16; e para RAID 50 Vdisk é 32.

LUNs

• A família de matrizes HPE 2000 suporta 512 LUNs (volumes totais em um sistema de controlador duplo) e tamanhos de LUN de até 64 TB, dependendo da configuração RAID escolhida. A matriz suporta expansão e exclusão de qualquer LUN.

RAID 0, 1, 3, 5, 6, 10, 50

• Além dos níveis normais de RAID, o P2000 G3 possui vários níveis adicionais importantes. RAID 6 é o nível mais alto de proteção RAID. Aloca dois conjuntos de dados de paridade entre unidades e permite operações de gravação simultâneas. Ele pode suportar duas falhas simultâneas na unidade sem tempo de inatividade ou perda de dados. O RAID 10 é espelhado e distribuído sem paridade. É o mais popular dos vários níveis de RAID, permitindo grandes matrizes com alto desempenho na maioria dos casos e tolerância a falhas superior. O RAID 50 combina a distribuição de blocos e a paridade do RAID 5 com a distribuição direta de blocos do RAID 0, produzindo um desempenho superior ao RAID 5 através da adição de RAID 0, principalmente durante gravações.

Atuação

• Os números de desempenho são uma diretriz estabelecida por testes usando E / S RAW em um ambiente de laboratório de teste Agnóstico do Sistema Operacional. As unidades SAS de 144 GB e 144 GB foram usadas em uma configuração de controlador duplo de 12 vdisks, composta por doze discos por vdisk, volumes de 1,6 TB e 3 volumes por host. 4 hosts diretamente conectados ao array P2000 G3 foram usados ​​nesta configuração de teste (não é possível esperar resultados com um único host). Os resultados foram alcançados em gravações seqüenciais com blocos de 256K; todos os testes aleatórios foram baseados em tamanhos de bloco de 8K.

NOTA: O número e o tipo de aplicativos, o tipo de unidade e o número de unidades, o sistema operacional usado e o número de hosts afetarão o desempenho geral. Esta tabela é fornecida estritamente como uma comparação de laboratório de teste.

NOTA: Esses números refletem uma configuração completa da matriz com o número máximo de portas, discos e controladores front-end. Os resultados dos testes mostrados para o P2000 G3 foram projetados para fornecer um ponto de referência conservador para comparações.

Chassi de energia DC para AP845B

•  A Hewlett Packard Enterprise está disponibilizando os dois modelos de chassi sem controlador com fontes de alimentação de corrente contínua (CC). Cada um deles possui as duas baias vazias nas quais os usuários podem inserir um ou dois controladores P2000 G3. Além disso, o chassi P2000 com compartimento de unidade LFF pode ter módulos de E / S P2000 de 3,5 polegadas inseridos para criar um JBOD de energia CC LFF.
• A fonte de alimentação de 500 watts foi projetada para operar na faixa de entrada de -40VDC a -75VDC.

 AP840B - Chassi LFF de potência DC HP P2000

(suporta até 2 controladores ou módulos de E / S)

AP841B - Chassi SFF de energia DC HP P2000

Ferramentas de configuração e gerenciamento

• Utilitário de gerenciamento de armazenamento HPE (SMU). Acesso de gerenciamento, fora da banda: WEB GUI, CLI. Tipos de interface: USB, 10/100 Ethernet. Protocolos suportados SNMP, SMI-S, SSL, SSH, SMTP, FTP, HTTP, Telnet

Documentos e software AP845B P2000

•  Toda a documentação do produto (o CD pode ser usado em TODOS os sistemas operacionais de servidor suportados.)
• Ferramenta MSA Device Discovery (Win e Linux) - relata dispositivos P2000 / MSA HW e software de armazenamento suportado
• Pacotes de software host (Win e Linux para os servidores ProLiant x86, ProLiant x64 e Integrity IA64)
• CD atualizado trimestralmente no HPE.com com atualizações de firmware sustentáveis
• O P2000 G3 contém um provedor SMI-S incorporado para uso por aplicativos clientes SMI-S. O provedor incorporado foi projetado para suportar configurações do P2000 com até 24 discos rígidos e até 250 caminhos de mapeamento. Um caminho de mapeamento é definido como um volume do P2000 apresentado através de uma porta de destino do P2000 para um iniciador de host.

Suporte para expansão e substituição de hot plug

• Todos os modelos P2000 G3 suportam expansão hot plug e substituição de controladores, gabinetes, ventiladores, fontes de alimentação e módulos de E / S redundantes para instalação e manutenção simples e rápidas. A expansão hot add de gabinetes de disco também é suportada.

Instantâneo e Clone

• Todas as matrizes G3 vêm de fábrica com 64 snapshots, 512 snaps disponíveis. Funcionalidade baseada em controlador. Oferece níveis mais altos de proteção de dados, permitindo uma recuperação quase instantânea de falha ou corrupção de dados. Oferece testes de desenvolvimento alternativo de dados de produção 'offline' e a capacidade de fazer backup de dados clonados / capturados.

Visão geral AP845B

• As matrizes P2000 G3 são integradas ao navegador da Web e ao software baseado em CLI para gerenciamento de armazenamento e RAID, instalação, configuração e solução de problemas. Isso reduz o custo de propriedade, reduzindo o treinamento e os conhecimentos técnicos necessários para instalar e manter sua solução de armazenamento Hewlett Packard Enterprise.
• O banco de dados SPOCK fornece informações de interoperabilidade para milhares de componentes e milhões de combinações de componentes. Está disponível para todos os usuários em http://www.hp.com/storage/spock.

Compatibilidade do servidor com AP845B

Suporta a maioria dos servidores HPE ProLiant, BladeSystems e Integrity, incluindo:

• HPE ProLiant DL, ML
• Servidores blade HPE classe c
• Servidores de integridade, IA64 (apenas suporte para FC e FC / iSCSI
• Suporta a maioria dos servidores baseados em Intel e AMD (x86) de 32 bits, padrão da indústria, com vários fornecedores. A Hewlett Packard Enterprise exige que o Servidor de Terceiros seja logotipo e listado no Catálogo do Microsoft Windows Server.

Compre na Autorizada HPE do Brasil o AP845B.
Assistência técnica autorizada do AP845B para manutenção fora da garantia.
AP845B Compre de um revendedor (loja) autorizado do fabricante e tenha certeza de uma compra de um produto original!
AP845B Produto original e novo sem uso anterior.
AP845B Produto a pronta entrega, com prazo de entrega em poucos dias em todo o Brasil.
Tentamos sempre ter o menor preço do mercado, mas se mesmo assim encontrar por menos, favor preencher o formulário de "Achou Preço Melhor" na caixa Azul ao lado das fotos do produto.

Publicado em 11/05/2020 por WAS Atualizado em 14/09/2020 10:00 DM Atualizado em 14/07/2021 16:27 BA
