Lenovo ThinkSystem DS4200 Storage Array SFF
Configuração deste conjunto:
Lenovo ThinkSystem DS4200 SFF FC/iSCSI Dual Controller Unit - PN: 4617A11
- 20 discos de 1.8TB SAS 10K com um volume total de 36TB bruto
- Gaveta para 24 HDs 2,5"
- 1024 LUNs
- Tamanho do repositório virtual de 1.1PB
- Controladora Redundante
- 16GB de memória nas Controladoras (8GB por controladora)
- Suporta até 96 HDs (com mais 3 Drive Enclosure)
- Níveis de RAID 0/1/5/6/10
- Conectividade nativa FC e iSCSI (2 portas por controladora)
- Fonte redundante
- Até 128 Snapshots (opcionais de 512 e 1024)
- Replicação Assíncrona opcional
- 100K IOPs de leitura
- Thin Provisioning
- Gerenciamento nativo e virtualização interna
- Lenovo Storage DS4200 1G RJ45 iSCSI SFP+ Module 1 pack
- Garantia de 3 anos On-Site
O foco principal deste Storage da Lenovo é armazenamanto bruto com baixo custo por Terabyte armazenado, já que os discos são SAS de 10 RPM, é focado em performance, produto mais indicado para clientes que tem muitos acessos simultâneos e com médias/altas cargas de dados.
Diferenciais da Lenovo
* Líder da Indústria em preço/performance conforme o último resultado de benchmark do SPC
* 40% menos custo/IOP versus #1 anterior
* Intuitivo: Configuração em menos de 15 minutos e gerenciamento de todos os modelos de Storage da família atavés de uma GUI comum
* Intergração com o gerenciamento via XClarity
* Estabelece um novo patamar de performance para a linha de entrada
* Altamente escalável e de fácil upgrade
* Rapid RAID Rebuild = Rebuild de 2-5X mais rápido (reduz o risco de perda de dados e com um desempenho consistente)
* Rapid Tier = Tiering contínuo a cada 5 segundos com latência inferior a milissegundos e melhor performance
* Funcionalidades de Classe Empresarial a preço de Storage de entrada
* Agrega toda a expertise da IBM
Introdução
O Lenovo ThinkSystem DS4200 é um sistema de armazenamento versátil projetado para fornecer simplicidade, velocidade, escalabilidade, segurança e alta disponibilidade para pequenas e grandes empresas. O ThinkSystem DS4200 oferece tecnologia de gerenciamento de armazenamento de classe empresarial em uma solução econômica com uma grande variedade de opções de conectividade de host, configurações de unidade flexíveis e recursos de gerenciamento de dados aprimorados.
O ThinkSystem DS4200 é um ajuste perfeito para uma ampla gama de cargas de trabalho, de cargas de trabalho especializadas, como grandes dados e análises, vigilância de vídeo, transmissão de mídia e nuvens privadas para cargas de trabalho de propósito geral, como serviço de arquivos e impressões, web serving, e-mail, colaboração, e bases de dados OLTP. O DS4200 também se adequa muito bem para o armazenamento seguro de arquivos ou uma solução de backup consolidada.
O ThinkSystem DS4200 suporta até 240 unidades de disco rígido com até nove gabinetes de expansão externa. Ele também oferece configurações de unidade flexíveis com a escolha de fatores de forma de unidade de 2,5 polegadas e 3,5 polegadas, unidades de disco rígido rígidas (HDDs) e unidades auto-criptografadas (SEDs) de 10 K ou 15 K rpm SAS e 7.2 K rpm NL e Drives SAS de estado sólido (SSDs). O DS4200 pode ser dimensionado para 1,84 PB de capacidade de armazenamento bruta.

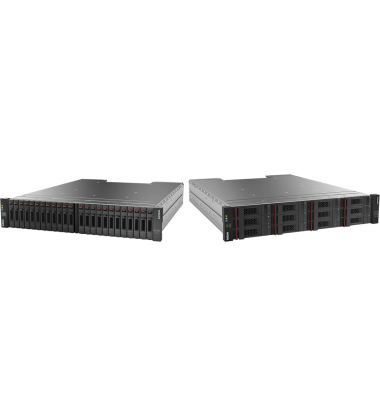

Os gabinetes do Lenovo ThinkSystem DS4200 são mostrados na figura a seguir.

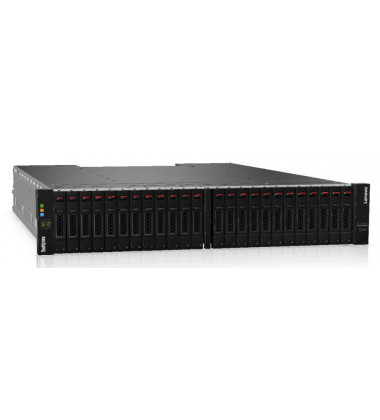

Figura 1. Gabaritos de Lenovo ThinkSystem DS4200 SFF (esquerda) e LFF (direita)
Você sabia?
O ThinkSystem DS4200 suporta recursos inteligentes em tempo real de nivelamento que ajudam a otimizar o desempenho do sistema, reduzir custos e simplificar o gerenciamento. O software de base inclui a capacidade de mover dados dinamicamente entre discos rígidos SAS que são otimizados para o custo por IOPS e NL SAS HDDs otimizados para o custo por GB. Com a licença de software opcional, o DS4200 suporta níveis híbridos em HDDs e SSDs.
O ThinkSystem DS4200 oferece a escolha flexível de protocolos de conectividade de host de 12 Gb SAS, 1/10 Gb iSCSI e 4/8/16 Gb Fibre Channel (FC), com suporte para conectividade híbrida iSCSI e Fibre Channel ao mesmo tempo. O design do Controlador de Rede Convergente (CNC) do DS4200 torna a seleção da conectividade do host iSCSI ou FC tão simples como conectar os transceptores correspondentes ou cabos de Cobre de Conexão Direta (DAC) às portas SFP / SFP+ no módulo do controlador.
O ThinkSystem DS4200 suporta proteção de cache sem bateria, o que reduz os custos de manutenção e fornece backup permanente de dados de cache não gravados se houver uma falha de energia.
Características principais
O ThinkSystem DS4200 oferece os seguintes recursos e benefícios principais:
- Armazenamento de nível de entrada versátil e escalável com duas configurações de controle ativo / ativo para alta disponibilidade e desempenho.
- Conectividade de host flexível para atender às diversas necessidades do cliente com suporte para SAS de 12 Gb (módulo de controlador SAS), ou conectividade iSCSI de 1/10 Gb ou 4/8/16 Gb de Fibre Channel (módulo de controle FC / iSCSI), ou ambos, iSCSI e FC em o mesmo tempo.
- Conectividade do lado de unidade SAS de 12 Gb com suporte para unidades de fator de forma grande de tamanho grande de 12 x 3,5 polegadas (LFF) ou 24x 2,5 polegadas (SFF) no gabinete do controlador; Escalável até 120 unidades LFF por sistema com a ligação das unidades de expansão ThinkSystem DS Series LFF (unidades 12x LFF cada) ou até 240 unidades SFF por sistema com a conexão das unidades de expansão SFF ThinkSystem DS Series (unidades SFF 24x cada) para satisfazer necessidades crescentes de capacidade de armazenamento e desempenho.
- Flexibilidade no armazenamento de dados em SSD SAS de alto desempenho, HDDs empresariais com otimização de desempenho o HDD SAS e NL SAS de capacidade otimizada; Misturando e combinando tipos de unidade e fatores de forma dentro de um único sistema para atender perfeitamente aos requisitos de desempenho e capacidade para várias cargas de trabalho.
- Suporte para unidades de codificação automática (SEDs) para permitir aos clientes proteger seus dados confidenciais e cumprir com vários regulamentos de segurança, quando necessário.
- Conjunto rico de funções padrão disponíveis sem custo extra, incluindo pools de armazenamento virtualizados, Snapshots, thin provisioning, reconstrução RAID rápida, tiering de HDD em tempo real, cache de leitura SSD e All Flash Array (AFA).
- Funções licenciadas opcionais, incluindo maior número de Snapshots para maior escalabilidade, níveis em SSD em tempo real para aumentar o desempenho da IOPS e replicação assíncrona para proteção de dados 24x7 e recuperação de desastres.
- GUI intuitiva e baseada na web para fácil configuração e gerenciamento do sistema, bem como interface de linha de comando (CLI).
- Projetado para disponibilidade de 99,999%.
O ThinkSystem DS4200 suporta a gama completa de requisitos de armazenamento de dados, desde aplicações altamente utilizadas até aplicativos de alta capacidade e de baixa utilização.
As seguintes unidades de 2,5 polegadas são suportadas:
- Unidades de estado sólido otimizadas em capacidade (1 unidade de gravação por dia [DWD]): 3.84 TB e 7.68 TB
- Unidades de estado sólido de alto desempenho (3 DWD e 10 DWD): 400 GB, 800 GB e 1,6 TB
- Unidades de estado sólido de auto-criptografia de alto desempenho (10 DWD): 800 GB
- Unidades de disco de classe corporativa optimizadas para o desempenho:Unidades de disco auto-criptografadas de classe empresarial otimizadas para desempenho: 1,2 TB 10 K rpm
- 300 GB, 600 GB e 900 GB 15 K rpm
- 600 GB, 900 GB, 1,2 TB e 1,8 TB 10 K rpm
- Unidades de disco nearline de classe de arquivamento de alta capacidade: 1 TB e 2 TB 7.2 K rpm
As seguintes unidades de 3,5 polegadas são suportadas:
- Unidades de estado sólido de alto desempenho (3 DWD e 10 DWD): 400 GB
- Unidades de disco de classe corporativa optimizadas para o desempenho: 900 GB 10 K rpm
- Unidades de disco nearline de classe de arquivamento de alta capacidade: 2 TB, 4 TB, 6 TB, 8 TB e 10 TB 7.2 K rpm
- Unidades de disco de autocriptação de classe de arquivamento de alta capacidade: 4 TB 7.2 K rpm
Todas as unidades são de duas portas e hot-swappable. Drives do mesmo fator de forma podem ser misturados dentro do gabinete apropriado, o que fornece a flexibilidade para atender às necessidades de desempenho e capacidade dentro de um único gabinete.
Até nove unidades de expansão ThinkSystem DS Series são suportadas por um único ThinkSystem DS4200. Os clientes podem misturar gabinetes de expansão de 3,5 polegadas e 2,5 polegadas atrás de um gabinete de controle de 3,5 polegadas ou 2,5 polegadas. Esta configuração oferece flexibilidade adicional para misturar unidades de 3,5 polegadas e 2,5 polegadas dentro de um único sistema (mas não dentro do gabinete). Mais unidades e gabinetes de expansão são projetados para serem adicionados dinamicamente com praticamente nenhum tempo de inatividade, o que ajuda a responder rápida e perfeitamente às crescentes demandas de capacidade.
O ThinkSystem DS4200 oferece altos níveis de disponibilidade de sistema e dados com as seguintes tecnologias:
- Módulos de controle duplo-ativos com espelhamento de cache de baixa latência
- HDDs e SSDs de porta dupla com detecção automática de falha de unidade e reconstrução RAID rápida com peças sobressalentes
- Componentes de hardware redundantes, hot-swappable e substituíveis pelo cliente, incluindo transceptores SFP / SFP+, módulos de controle, módulos de expansão, módulos de energia e refrigeração e unidades
- Suporte de failover de caminho automatizado para o caminho de dados entre o host e as unidades com software multipathing
- Atualizações de firmware do controlador não disruptivo para configurações de controlador duplo com multipathing
Componentes e conectores

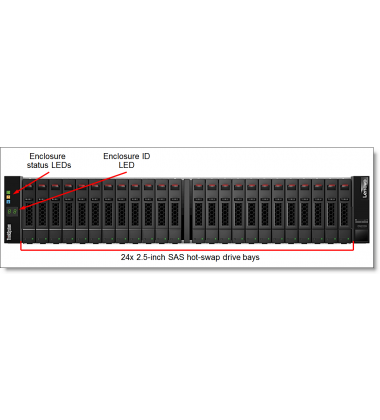

A figura a seguir mostra a frente do chassi ThinkSystem DS4200 SFF e a unidade de expansão SFF da série DS.
Figura 2. Painel ThinkSystem DS4200 SFF e unidade de expansão SFF da série DS: Vista frontal

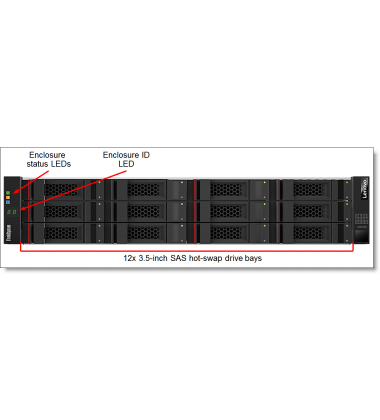

A figura a seguir mostra a frente do chassi ThinkSystem DS4200 LFF e a unidade de expansão DS Series LFF.
Figura 3. Painel ThinkSystem DS4200 LFF e unidade de expansão LFF DS Series: Vista frontal
A figura a seguir mostra a parte traseira do ThinkSystem DS4200 com módulos de controlador SAS.
Figura 4. ThinkSystem DS4200 com módulos de controlador SAS: Vista traseira
A figura a seguir mostra a visão traseira do ThinkSystem DS4200 com módulos de controle FC / iSCSI.

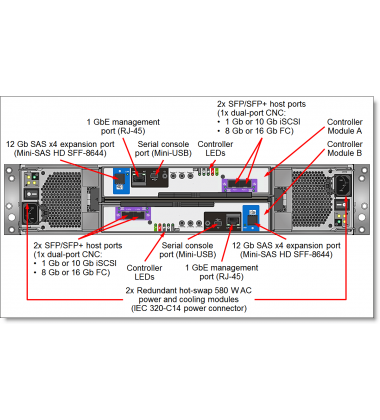

Figura 5. ThinkSystem DS4200 com módulos de controlador FC / iSCSI: Vista traseira

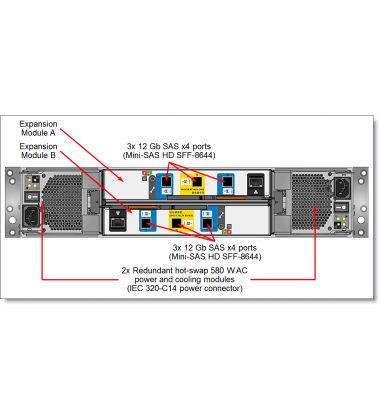

A figura a seguir mostra a parte traseira da unidade de expansão ThinkSystem DS Series.
Figura 6. Unidade de expansão da série ThinkSystem DS: vista traseira
Nota: A porta B na unidade de expansão da Série DS não é utilizada.
Especificações do sistema
A tabela a seguir lista as especificações do ThinkSystem DS4200.
| Componente | Especificação |
|---|---|
| Fator de forma |
|
Configuração do controlador |
Dois tipos de módulos de controle:
|
| Níveis de RAID | RAID 0, 1, 5, 6 e 10. |
| Memória do controlador | 16 GB por sistema (8 GB por módulo controlador). Proteção de cache sem bateria com memória flash e supercapacitores. Proteção de espelhamento de cache de baixa latência para configurações de controlador duplo. |
| Baias de discos | Até 240 compartimentos de unidade SFF por sistema de armazenamento:
|
| Tecnologia de discos | SAS e NL SAS HDDs e SEDs, SSDs SAS. O Intermix de HDDs e SSDs é suportado. Intermix de SEDs com HDDs ou SSDs não é suportado. |
| Conectividade de Drive |
Infraestrutura de conexão de unidade SAS de 12 GB de porta dupla. Unidade de controle com dois módulos de controle (portas por módulo de um controlador):
|
| Discos rígidos e SSDs | SFF drives:
|
| Capacidade de armazenamento |
|
| Conectividade de host | Módulo de controlador DS4200 SAS: portas host 4x 12 Gb SAS (Mini-SAS HD, SFF-8644). Módulo controlador DS4200 FC / iSCSI: portas host 4 x SFP / SFP+ com dois CNC de portas duplas integradas (cada porta no mesmo CNC deve ter o mesmo tipo de conectividade, os diferentes CNCs podem ter diferentes tipos de conectividade). Opções da porta do host CNC (por cada CNC no módulo do controlador):
|
| Sistema operacional Host | Microsoft Windows Server 2012, 2012 R2 e 2016; Red Hat Enterprise Linux (RHEL) 6 e 7; SUSE Linux Enterprise Server (SLES) 11 e 12; VMware vSphere 5.5 e 6.0; Citrix XenServer 6.5. |
| Recursos de software padrão | Nível inteligente em tempo real de Tiering para HDDs, Pools de Armazenamento Virtualizados, Thin Provisioning, cache de leitura SSD, Reconstrução RAID Rápida, Snapshots (até 128 alvos), All Flash Array. |
| Recursos de software opcionais | Nível inteligente em tempo real de Tiering para SSDs, Snapshots (até 1024 destinos), Replicação Assíncrona. |
| Performance | Configuração do controlador duplo
|
| Máximos de configuração | Por sistema:
|
| Resfriamento | Refrigeração redundante com dois ventiladores incorporados em módulos de energia e refrigeração (PCMs). |
| Fonte de energia | Duas fontes de alimentação AC de 580 Watts hot-swap redundantes incorporadas em PCMs. |
| Peças Hot-swap | Módulos de controle, módulos de expansão, transceptores SFP/SFP+, drives e PCMs. |
| Interfaces de gerenciamento | 1 porta GbE (UTP, RJ-45) e porta serial (Mini-USB) nos módulos do controlador. Interface baseada na Web (WBI); Telnet, SSH ou Direct Connect USB CLI; SNMP e notificações por e-mail; Lenovo XClarity opcional. |
| Recursos de segurança | Secure Socket Layer (SSL), Secure Shell (SSH), unidades auto-criptografantes (SEDs). |
| Garantia | Unidade substituível pelo cliente de três anos e garantia limitada no local com resposta no dia útil seguinte de 9x5. As atualizações opcionais do serviço de garantia estão disponíveis através da Lenovo: Peças Instaladas do Técnico, cobertura 24x7, tempo de resposta de 2 horas ou 4 horas, reparo comprometido por 6 horas ou 24 horas, extensões de garantia de 1 ano ou 2 anos, YourDrive YourData, Serviços de instalação. |
| Dimensões | Altura: 88 mm (3,5 pol.); Largura: 443 mm (17,4 pol.); Profundidade: 630 mm (24,8 pol.) |
| Peso |
|
Gabinetes do controlador
A tabela a seguir lista os modelos de vendas do ThinkSystem DS4200.
| Descrição | Número da peça |
|---|---|
| Modelos SFF - FC / iSCSI | |
| Lenovo ThinkSystem DS4200 SFF FC/ iSCSI Dual Controller Unit (documentação em inglês dos EUA) | 4617A11 * |
| Lenovo ThinkSystem DS4200 SFF FC/ iSCSI Dual Controller Unit (documentação em chinês simplificado) | 4617A1C ^ |
| Lenovo ThinkSystem DS4200 SFF FC/iSCSI Dual Controller Unit (documentação japonesa) | 4617A1J ** |
| Modelos SFF - SAS | |
| Unidade Dual Controller Lenovo ThinkSystem DS4200 SFF SAS (documentação em inglês dos EUA) | 4617A21 * |
| Unidade Dual Controller Lenovo ThinkSystem DS4200 SFF SAS (documentação chinesa simplificada) | 4617A2C ^ |
| Unidade Dual Controller Lenovo ThinkSystem DS4200 SFF SAS (documentação japonesa) | 4617A2J ** |
| Modelos LFF - FC / iSCSI | |
| Lenovo ThinkSystem DS4200 LFF unidade FC / iSCSI Dual Controller (documentação em inglês dos EUA) | 4617A31 * |
| Lenovo ThinkSystem DS4200 LFF unidade FC / iSCSI Dual Controller (documentação chinesa simplificada) | 4617A3C ^ |
| Unidade de Controle Duplo Lenovo ThinkSystem DS4200 LFF FC / iSCSI (documentação em japonês) | 4617A3J ** |
| Modelos LFF - SAS | |
| Lenovo ThinkSystem DS4200 LFF SAS Dual Controller Unit (documentação em inglês dos EUA) | 4617A41 * |
| Lenovo ThinkSystem DS4200 LFF SAS Dual Controller Unit (documentação em chinês simplificado) | 4617A4C ^ |
| Lenovo ThinkSystem DS4200 LFF SAS Dual Controller Unit (documentação em japonês) | 4617A4J ** |
A tabela a seguir lista os modelos base CTO para o ThinkSystem DS4200.
| Descrição | Modelo de tipo de máquina | Código de recurso |
|---|---|---|
| Chassis Lenovo ThinkSystem DS4200 SFF (2x PCMs, sem módulos de controle) | 4617-HC2 | AU2E |
| Lenovo ThinkSystem DS4200 LFF Chassis (2x PCMs, sem módulos de controle) | 4617-HC1 | AU2C |
Notas de configuração:
- Para os modelos de vendas, dois módulos de controlador DS4200 FC/iSCSI ou SAS estão incluídos na configuração do modelo.
- Para modelos CTO, dois módulos de controlador DS4200 FC/iSCSI (código de recurso AU2J) ou módulos de controlador DS4200 SAS (código de recurso AU2H) devem ser selecionados durante o processo de configuração e ambos os módulos devem ser do mesmo tipo - FC/iSCSI ou SAS (Não é suportada a mistura de módulos FC/iSCSI e SAS).
Os modelos do ThinkSystem DS4200 incluem os seguintes itens:
- Um chassi LFF ou SFF com os seguintes componentes:Lenovo Storage 12Gb Kit de montagem em rack SAN - kit trilhos 25" e 36"
- Dual FC/iSCSI ou módulos de controlador SAS
- Duas fontes de alimentação AC de 580 Watts e módulos de coolers
- Lenovo USB A Male-to-Mini-B 1.5m cabo
- Guia de Introdução
- Inspeção de publicações eletrônicas
- Dois cabos de alimentação:
- Cabos de alimentação de rack IEC 320-C14 de 1,5 m, 10A / 100-250V, C13 (modelos de vendas)
- Cabos de alimentação configurados pelo cliente (modelos CTO)
Módulos de controlador
O ThinkSystem DS4200 suporta configurações de controlador duplo e os modelos ThinkSystem DS4200 são fornecidos com dois módulos de controle. Os seguintes tipos de módulos de controlador estão disponíveis:
- Módulos do controlador DS4200 SAS
- Módulos de controle DS4200 FC/iSCSI
Os módulos do controlador DS4200 SAS fornecem conexões SAS diretas para até quatro hosts com um HBA SAS suportado instalado. Cada módulo de controlador DS4200 SAS possui quatro portas SAS de 12 Gb com conectores Mini-SAS HD (SFF-8644).
Os módulos do controlador DS4200 FC/iSCSI fornecem conectividade iSCSI ou Fibre Channel baseada em SAN para os hosts com um iniciador de software suportado ou HBA instalado. Cada módulo controlador DS4200 FC/iSCSI possui dois CNC incorporados que possuem duas portas SFP/SFP+ cada uma para um total de quatro portas SFP/SFP+ por módulo controlador.
O CNC suporta os seguintes protocolos de conectividade de armazenamento, dependendo do transceptor SFP/SFP+ instalado ou dos cabos DAC anexados:
- 1 Gb iSCSI com 1 GbE RJ-45 SFP módulos ópticos
- 1Gb e 10 Gb ISCSI com módulos ópticos SFP + 10 GbE SW com conectores LC
- 10 Gb ISCSI com 10 GbE cabos DAC SFP+
- 4 Gb e 8 Gb Fibre Channel com 8 Gb módulos ópticos FC SFP+ com conectores LC
- 4 Gb, 8 Gb e 16 Gb Fibre Channel com 16 Gb módulos ópticos FC SW SFP+ com conectores LC
Notas:
- Ambas as portas do CNC no módulo controlador DS4200 FC/iSCSI devem ter o mesmo tipo de conectividade (o mesmo tipo de módulos SFP/SFP+ ou cabos DAC).
- A conectividade iSCSI e FC híbrida ou conectividade iSCSI de 1 Gb e 10 Gb é suportada por base CNC; Isto é, cada um dos dois CNC no módulo do controlador está configurado com os diferentes tipos de transceptores.
- Ambos os módulos do controlador no sistema devem ser do mesmo tipo, e eles devem ter configurações de porta correspondentes (ou seja, as portas nos dois módulos de controle DS4200 FC/iSCSI devem ter módulos SFP/SFP+ do mesmo tipo).
Os módulos do controlador SAS e os módulos de controlador FC/iSCSI possuem uma porta de expansão SAS x4 de 12 Gb (conector Mini-SAS HD SFF-8644) para a fixação das unidades de expansão ThinkSystem DS Series.
A tabela a seguir lista os módulos do controlador e as opções de conectividade suportadas.
| Descrição | Número da peça | Código de recurso | Quantidade máxima por DS4200 |
|---|---|---|---|
| Módulos de controlador | |||
| DS4200 SAS Controller Module | Nenhum | AU2H | 2 ^ |
| DS4200 FC/iSCSI Controller Module | Nenhum | AU2J | 2 ^ |
| Opções de conectividade do host do controlador FC e iSCSI | |||
| 1G RJ-45 iSCSI SFP+ | 00WC086 | AT2C | 8 * |
| 10G SW Optical iSCSI SFP+ | 00WC087 | AT2A | 8 * |
| 8G Fibre Channel SFP+ | 00WC088 | AT28 | 8 * |
| 16G Fibre Channel SFP+ | 00WC089 | AT29 | 8 * |
| Opções de cabo para FC e conectividade de host iSCSI óptico | |||
| Lenovo 1m LC-LC OM3 MMF | 00MN502 | ASR6 | 8 ** |
| Lenovo 3m LC-LC OM3 MMF | 00MN505 | ASR7 | 8 ** |
| Lenovo 5m LC-LC OM3 MMF | 00MN508 | ASR8 | 8 ** |
| Lenovo 10m LC-LC OM3 MMF | 00MN511 | ASR9 | 8 ** |
| Lenovo 25m LC-LC OM3 MMF | 00MN517 | ASRB | 8 ** |
| Opções de cabo DAC para conectividade host iSCSI de 10 Gb | |||
| Lenovo 1m Passive SFP + DAC Cable | 90Y9427 | A1PH | 8 ** |
| Lenovo 2m Passive SFP + DAC Cable | 00AY765 | A51P | 8 ** |
| Lenovo 3m Passive SFP + DAC Cable | 90Y9430 | A1PJ | 8 ** |
| Cabos de conectividade host SAS - Mini-SAS HD (controlador) para Mini-SAS HD (host) | |||
| Cabo externo MiniSAS HD 8644 / MiniSAS HD 8644 0.5M | 00YL847 | AU16 | 8 ** |
| Cabo externo MiniSAS HD 8644 / MiniSAS HD 8644 1M | 00YL848 | AU17 | 8 ** |
| Cabo externo MiniSAS HD 8644 / MiniSAS HD 8644 2M | 00YL849 | AU18 | 8 ** |
| Cabo externo MiniSAS HD 8644 / MiniSAS HD 8644 3M | 00YL850 | AU19 | 8 ** |
| Opções de cabo para portas de gerenciamento iSCSI e Ethernet de 1 Gb | |||
| Lenovo Ethernet CAT5E blindado cabo de 6 m | 00WE747 | AT1G | 10 *** |
| Cabos de reposição para portas de gerenciamento em série | |||
| Lenovo USB A Male-to-Mini-B 1.5m cabo | 00WE746 | AT1F | 1 |
^ Somente instalado na fábrica, sem upgrade de campo. Os modelos de vendas incluem dois módulos de controle. Os modelos CTO requerem a seleção de dois módulos de controle.
* Até dois módulos SFP/SFP+ por CNC, até quatro módulos por controlador. Tipos de módulos de mistura são suportados em CNCs diferentes; As portas no mesmo CNC devem ter o mesmo tipo de conectividade.
** Até dois cabos por CNC, até quatro cabos por controlador.
*** Até dois cabos por CNC com módulos 1G RJ-45 anexados, até cinco cabos por controlador (um cabo para conexão de porta de gerenciamento de 1 GbE, até quatro cabos para conexões de portas CNC com módulos 1G RJ-45 SFP+ instalados).
Gabinetes de expansão
O ThinkSystem DS4200 suporta a ligação de até nove gabinetes de expansão ThinkSystem DS Series. O intermix de gabinetes LFF e SFF são suportados. Os gabinetes podem ser adicionados ao sistema de forma não disruptiva.
A tabela a seguir lista os modelos de vendas dos gabinetes de expansão ThinkSystem DS Series.
| Descrição | Número da peça |
|---|---|
| Modelos SFF | |
| Unidade de Expansão Dual IOM Lenovo ThinkSystem DS Series (documentação em inglês dos EUA) | 4588A21 * |
| Unidade de expansão Dual IOM Lenovo ThinkSystem DS Series (documentação chinesa simplificada) | 4588A2C ^ |
| Unidade de Expansão Dual IOM Lenovo ThinkSystem DS Series (documentação japonesa) | 4588A2J ** |
| Modelos LFF | |
| Lenovo ThinkSystem DS Series Dual IOM LFF Expansion Unit (documentação em inglês dos EUA) | 4588A11 * |
| Lenovo ThinkSystem DS Series Dual IOM LFF Expansion Unit (documentação chinesa simplificada) | 4588A1C ^ |
| Lenovo ThinkSystem DS Series Dual IOM LFF Expansion Unit (documentação japonesa) | 4588A1J ** |
* Disponível em todo o mundo (exceto China e Japão).
^ Disponível apenas na China.
** Disponível apenas no Japão.
A tabela a seguir lista os modelos de base CTO para as Unidades de Expansão da Série DS.
| Descrição | Modelo de tipo de máquina | Código de recurso |
|---|---|---|
| Unidade de Expansão SFF Lenovo ThinkSystem DS Series (2x PCMs, não IOMs) | 4588-HC2 | AU26 |
| Unidade de expansão Lenovo ThinkSystem DS Series LFF (2x PCMs, não IOMs) | 4588-HC1 | AU25 |
Notas de configuração:
- Para os modelos de vendas, dois módulos de expansão de I/O SAS estão incluídos na configuração do modelo.
- Para os modelos CTO, dois módulos de expansão I/O SAS (código de recurso AU2K) devem ser selecionados durante o processo de configuração.
Os modelos das Unidades de Expansão da Série ThinkSystem DS incluem os seguintes itens:
- Um chassi LFF ou SFF com os seguintes componentes:Lenovo Storage 12Gb Kit de montagem em rack SAN - trilhos de 25" e 36"
- Módulos de expansão Dual SAS I/O
- Duas fontes de alimentação AC de 580 W e módulos de refrigeração
- Lenovo USB A Male-to-Mini-B 1.5m cabo
- Guia de Introdução
- Inspeção de publicações eletrônicas
- Dois cabos de alimentação:
- Cabos de alimentação de rack IEC 320-C14 de 1,5 m, 10 A / 100-250V, C13 (modelos de vendas)
- Cabos de alimentação configurados pelo cliente (modelos CTO)
Cada unidade de expansão da série DS ThinkSystem é fornecida com dois módulos de expansão SAS I/O. Cada módulo de expansão fornece conectividade SAS de 12 Gb às unidades internas e possui três portas SAS x4 externas de 12 Gb (conetores Mini-SAS HD SFF-8644 denominados porta A, porta B e porta C) que são usados para conexões ao ThinkSystem DS4200 e para ligar em cascata os gabinetes de expansão entre si.
A porta de expansão no módulo do controlador está conectada à Porta A no módulo de expansão e a Porta C no módulo de expansão está conectada à Porta A no módulo de expansão no gabinete adjacente e assim por diante.
Nota: A porta B no módulo de expansão não é utilizada.
A topologia de conectividade do recinto de expansão é mostrada na figura a seguir.

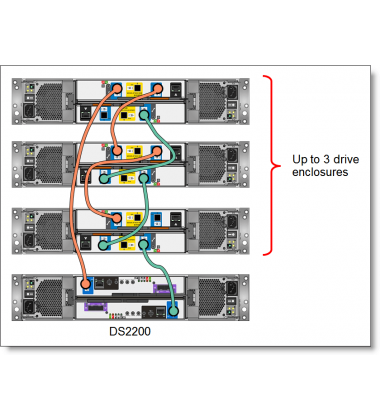

Figura 7. Topologia de conectividade da unidade de expansão
A tabela a seguir lista as informações de pedidos para as opções de conectividade do gabinete de expansão suportadas.
| Descrição | Número da peça | Código de recurso | Quantidade por unidade de expansão |
|---|---|---|---|
| Cabo externo MiniSAS HD 8644 / MiniSAS HD 8644 0.5M | 00YL847 | AU16 | 2 * |
| Cabo Externo MiniSAS HD 8644 / MiniSAS HD 8644 1M | 00YL848 | AU17 | 2 * |
| Cabo externo MiniSAS HD 8644 / MiniSAS HD 8644 2M | 00YL849 | AU18 | 2 * |
| Cabo externo MiniSAS HD 8644 / MiniSAS HD 8644 3M | 00YL850 | AU19 | 2 * |
* Um cabo por módulo de expansão; São necessários dois cabos por cada gabinete de expansão.
Drives (Discos rígidos e SSDs)
O chassi ThinkSystem DS4200 SFF e os gabinetes de expansão SFF da Série DS suportam até 24 unidades de discos hot-swap SFF, e o gabinete ThinkSystem DS4200 LFF e os gabinetes de expansão DS Series LFF suportam até 12 unidades de disco hot-swap.
A tabela a seguir lista as opções de unidade suportadas para o chassi DSF DS4200 e os gabinetes de expansão SFF da Série DS.
| Descrição | Número da peça | Código de recurso | Quantidade máxima por gabinete do SFF |
|---|---|---|---|
| Discos rígidos hot-swap SAS de 2,5 polegadas e 12 Gbps | |||
| Lenovo Storage 300GB 15K 2.5" SAS HDD | 01DC197 | AU1J | 24 |
| Lenovo Storage 600GB 10K 2.5" SAS HDD | 01DC427 | AU1Q | 24 |
| Lenovo Storage 600GB 15K 2.5" SAS HDD | 01DC192 | AU1H | 24 |
| Lenovo Storage 900GB 10K 2.5" SAS HDD | 01DC417 | AU1N | 24 |
| Lenovo Storage 900GB 15K 2.5" SAS HDD | 01KP040 | AVP5 | 24 |
| Lenovo Storage 1.2TB 10K 2.5" SAS HDD | 01DC407 | AU1L | 24 |
| Lenovo Storage 1.8TB 10K 2.5" SAS HDD | 01DC402 | AU1K | 24 |
| 2,5-inch 12-Gbps SAS hot-swap SEDs | |||
| Lenovo Storage 1.2TB 10K 2.5" SAS HDD (SED) | 01DC412 | AU1M | 24 |
| Discos rígidos de 2,5 polegadas com 12 GB de NL SAS hot-swap | |||
| Lenovo Storage 1TB 7.2K 2.5" NL-SAS HDD | 01DC442 | AU1S | 24 |
| Lenovo Storage 2TB 7.2K 2.5" NL-SAS HDD | 01DC437 | AU1R | 24 |
| SSDs hot-swap SAS de 2,5 polegadas e 12 Gbps (1 Drive Write per Day [DWD]) | |||
| Lenovo Storage 3.84TB 1DWD 2.5" SAS SSD (1200.2) | 01CX632 | AV2F | 24 |
| Lenovo Storage 3.84TB 1DWD 2.5" SAS SSD (PM1633a) | 01KP065 | AVPA | 24 |
| Lenovo Storage 7.68TB 1DWD 2.5" SAS SSD (PM1633a) | 01KP060 | AVP9 | 24 |
Seu carrinho está vazio Navegue por nossa loja e encha seu carrinho com as melhores ofertas!
| |||
